2.4mm系列

界面规格

2.4mm系列射频同轴连接器频率高达50GHz，是常用毫米波连接器之一。许多毫米波仪器输入输出接口常采用2.4mm连接器端口，其良好机械性能在毫米波领域有极好的发展前景。

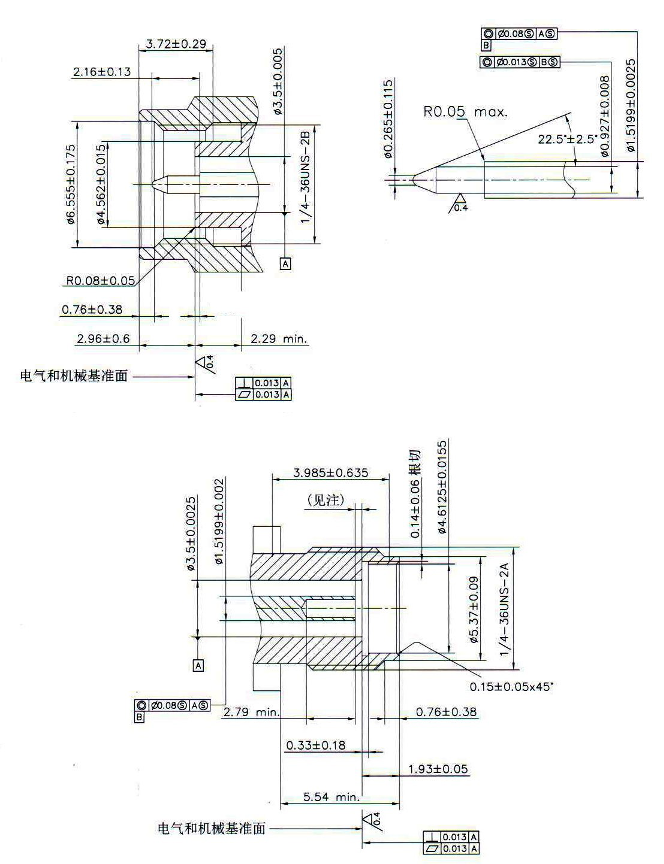

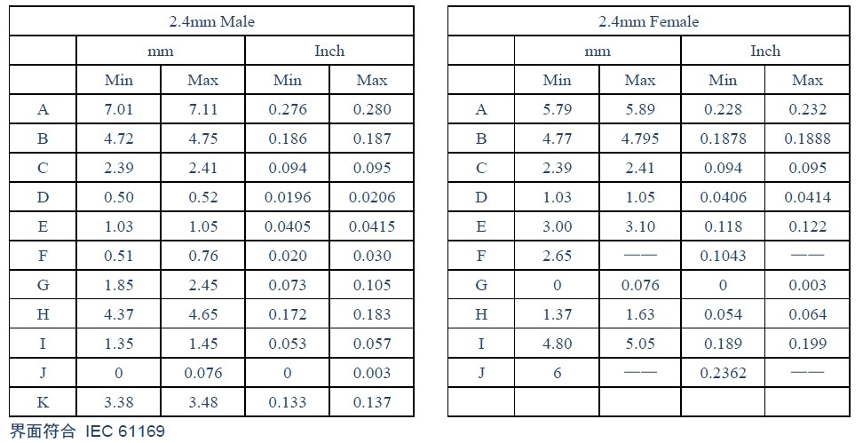

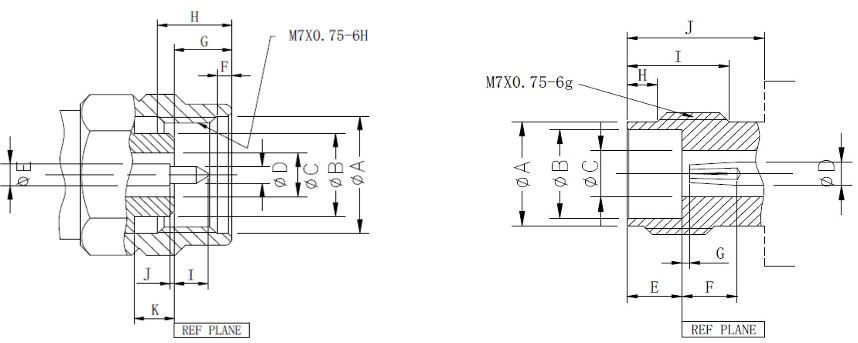

界面尺寸

军友射频2.4mm连接器，具有以下优势：
1.频率DC-50GHz
2.低电压驻波比
3.主体一体式设计，防止信号泄露
4.耐受温度可达165℃
5.不锈钢外导体，耐用性更优良

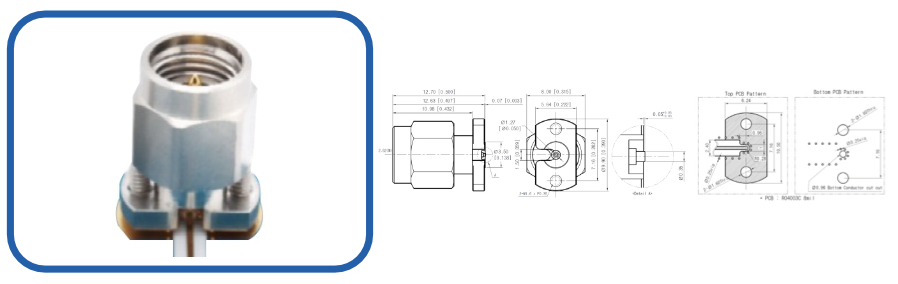

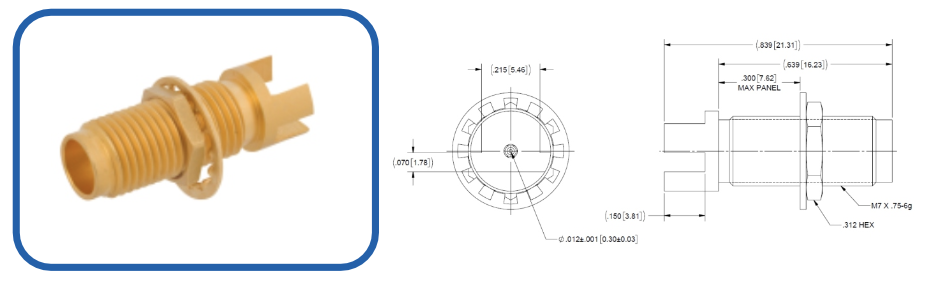

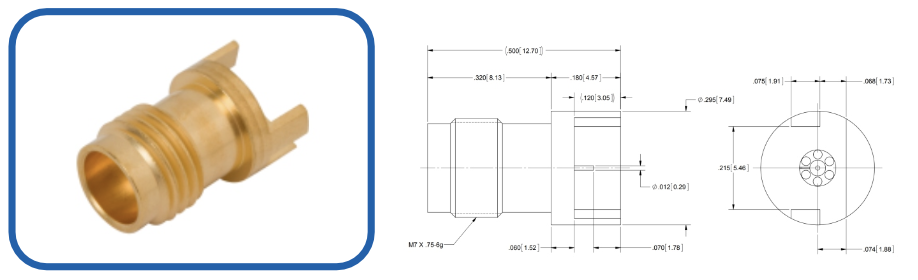

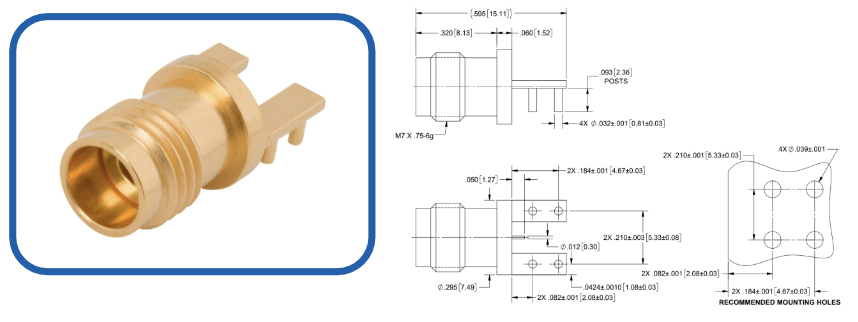

焊接式

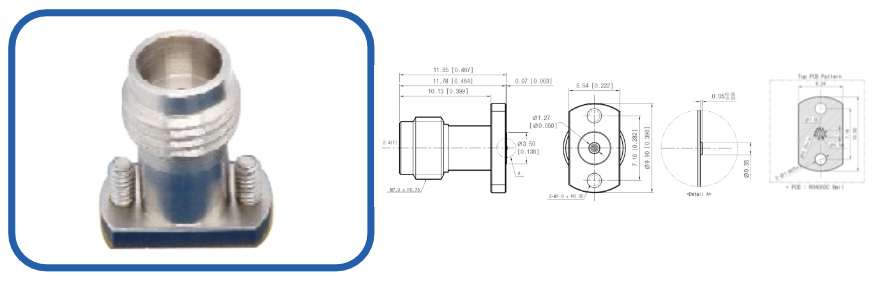

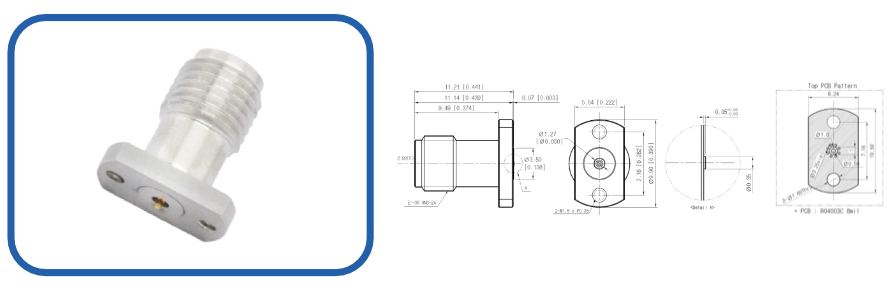

型号

频率/驻波比

中心针直径(mm)

2.4-K-SD-01-A

≤1.35@50GHz

φA0.12

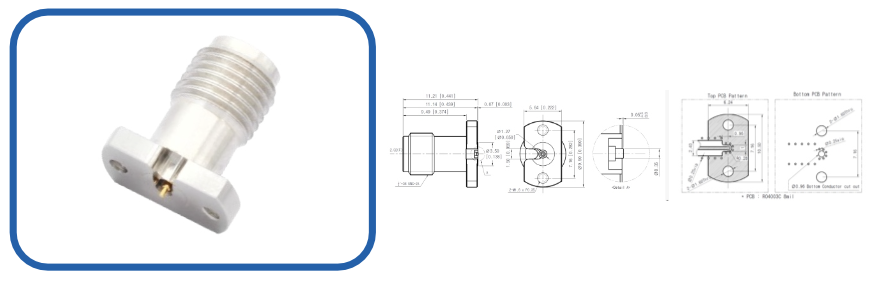

型号

频率/驻波比

中心针直径(mm)

2.4-K-SD-02-A

≤1.35@50GHz

φA0.12

型号

频率/驻波比

中心针直径(mm)

2.4-K-SD-03-A

≤1.3@50GHz

φA2.95

型号

频率/驻波比

中心针直径(mm)

2.4-K-SD-04-A

≤1.3@50GHz

φA2.95

型号

频率/驻波比

中心针直径(mm)

2.4-K-HD4-01-A

≤1.4@50GHz

φA0.80

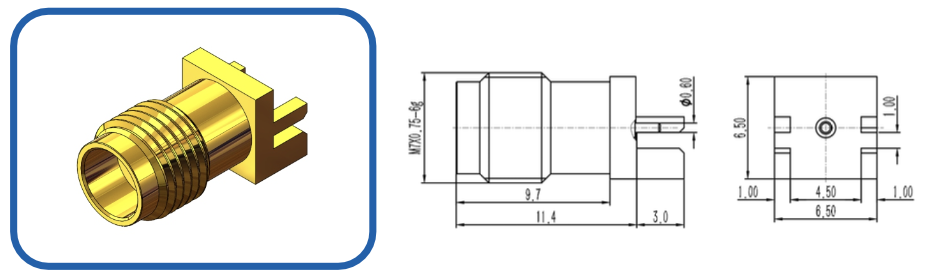

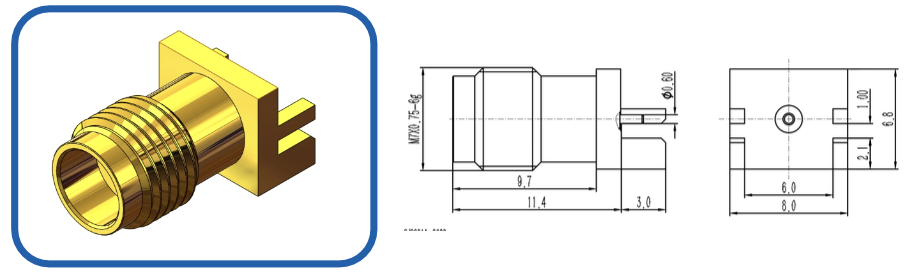

型号

频率/驻波比

中心针直径(mm)

2.4-K-SD-05-A

≤1.4@50GHz

φA0.60

型号

频率/驻波比

中心针直径(mm)

2.4-K-SD-06-A

≤1.3@50GHz

φA0.60

免焊式

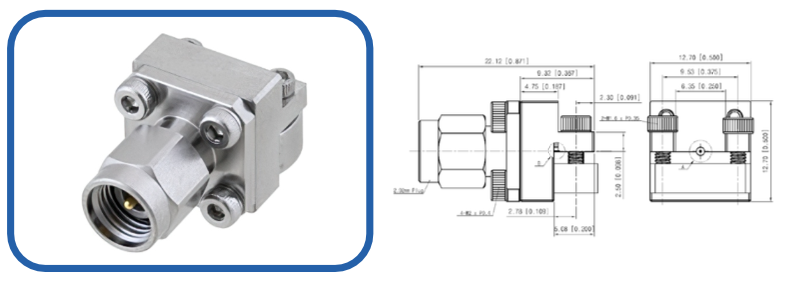

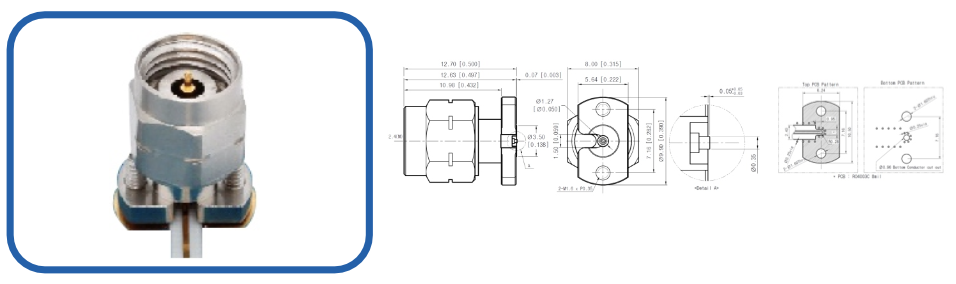

型号

频率/驻波比

匹配线路

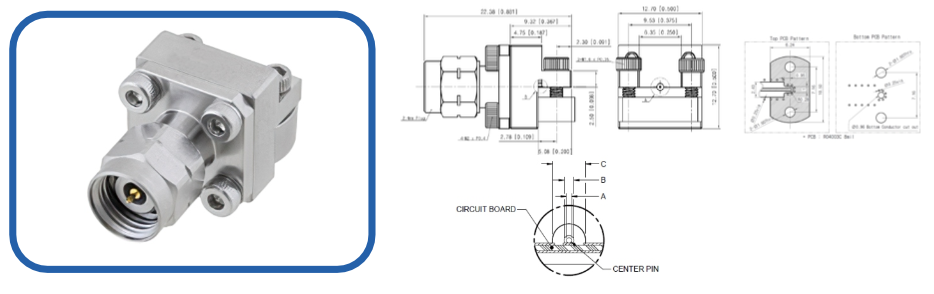

2.4-J-F2N-01-A

≤1.3@50GHz

带状线

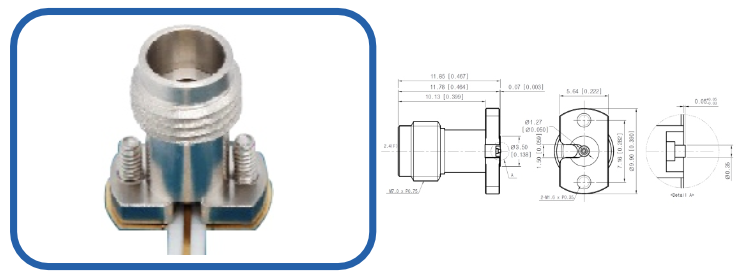

型号

频率/驻波比

匹配线路

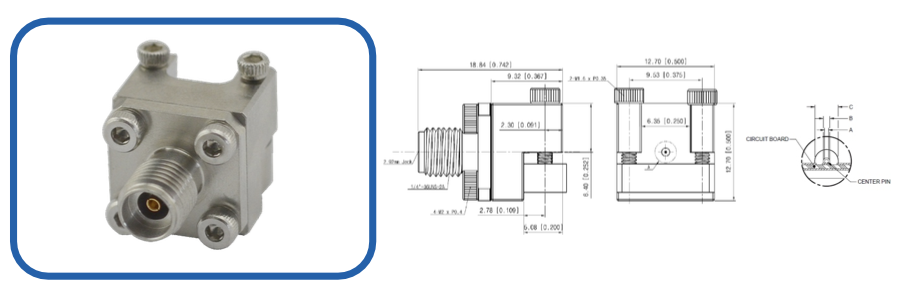

2.4-K-F2N-01-A

≤1.3@50GHz

带状线

型号

频率/驻波比

匹配线路

2.4-J-F2N-02-A

≤1.3@50GHz

微带线

型号

频率/驻波比

匹配线路

2.4-K-F2N-03-A

≤1.3@50GHz

微带线

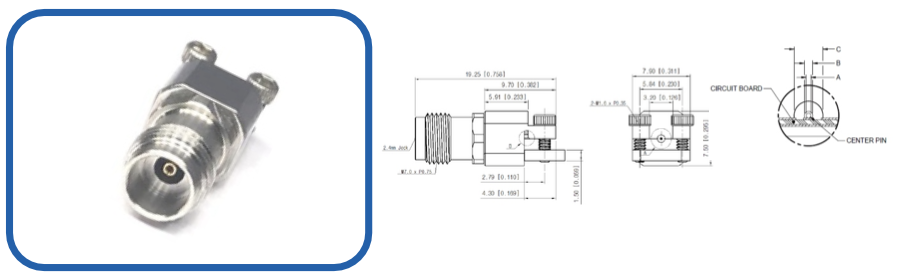

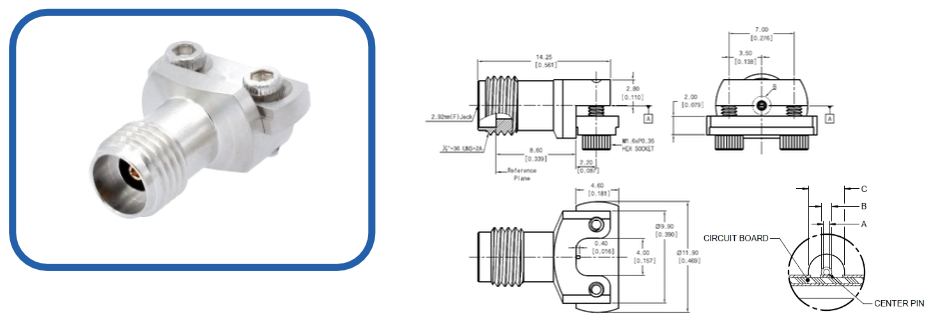

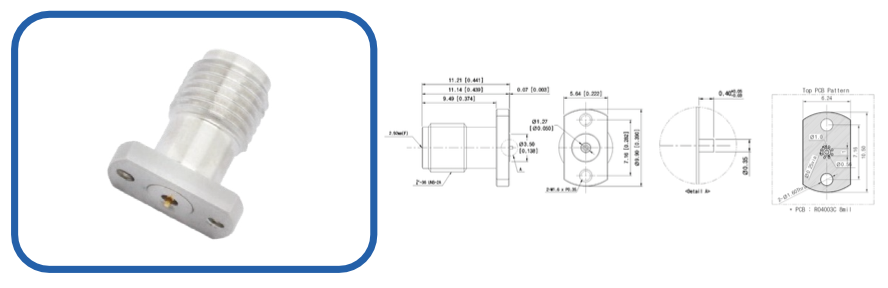

型号

频率/驻波比

中心针直径(mm)

2.4-K-EDS-01-A

≤1.4@50GHz

φA0.28 φB0.42

2.4-K-EDS-02-A

≤1.4@50GHz

φA0.40 φB0.64

2.4-K-EDS-03-A

≤1.4@50GHz

φA0.28 φB0.54

2.4-K-EDS-04-A

≤1.4@50GHz

φA0.28 φB0.34

2.4-K-EDS-05-A

≤1.4@50GHz

φA0.40 φB0.72

型号

频率/驻波比

中心针直径(mm)

2.4-K-EDS-06-A

≤1.4@50GHz

φA0.13

2.4-K-EDS-07-A

≤1.4@50GHz

φA0.18

2.4-K-EDS-08-A

≤1.4@50GHz

φA0.25

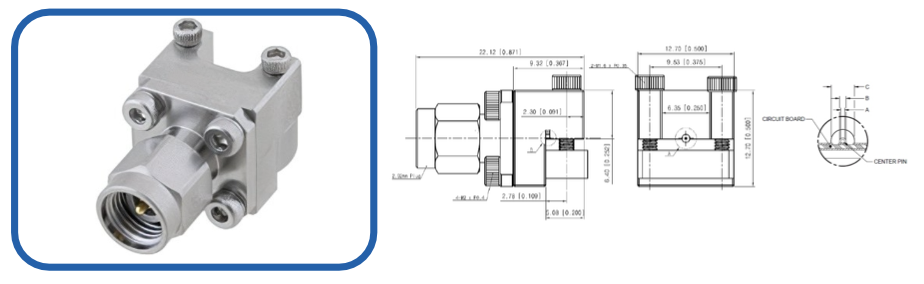

型号

频率/驻波比

中心针直径(mm)

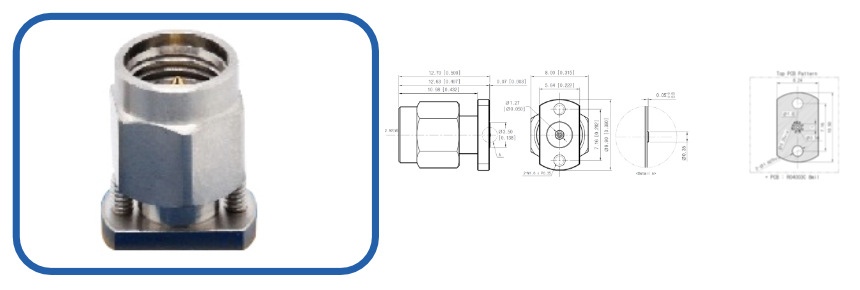

2.4-J-EDS-01-A

≤1.4@50GHz

φA0.13

2.4-J-EDS-02-A

≤1.4@50GHz

φA0.18

2.4-J-EDS-03-A

≤1.4@50GHz

φA0.25

型号

频率/驻波比

中心针直径(mm)

2.4-K-ED-01-A

≤1.4@50GHz

φA0.13

2.4-K-ED-02-A

≤1.4@50GHz

φA0.18

2.4-K-ED-03-A

≤1.4@50GHz

φA0.25

型号

频率/驻波比

中心针直径(mm)

2.4-J-ED-01-A

≤1.4@50GHz

φA0.13

2.4-J-ED-02-A

≤1.4@50GHz

φA0.18

2.4-J-ED-03-A

≤1.4@50GHz

φA0.25

型号

频率/驻波比

中心针直径(mm)

2.4-K-ED-04-A

≤1.4@50GHz

φA0.13

2.4-K-ED-05-A

≤1.4@50GHz

φA0.18

2.4-K-ED-06-A

≤1.4@50GHz

φA0.25

型号

频率/驻波比

中心针直径(mm)

2.4-J-ED-04-A

≤1.4@50GHz

φA0.13

2.4-J-ED-05-A

≤1.4@50GHz

φA0.18

2.4-J-ED-06-A

≤1.4@50GHz

φA0.25

型号

频率/驻波比

中心针直径(mm)

2.4-K-ED-07-A

≤1.4@50GHz

φA0.35

2.92mm系列

界面规格

2.92mm系列射频同轴连接器又称为K型，SMK连接器，它是由美国 WILLTRON公司发明。其最高工作频率可达46GHz，覆盖了整个8mm频段。 2.92mm连接器目前是国内外市场需求量最大的主流毫米波连接器，其界面可同时兼容SMA和3.5mm连接器，因此成为毫米波连接器市场首选产品。

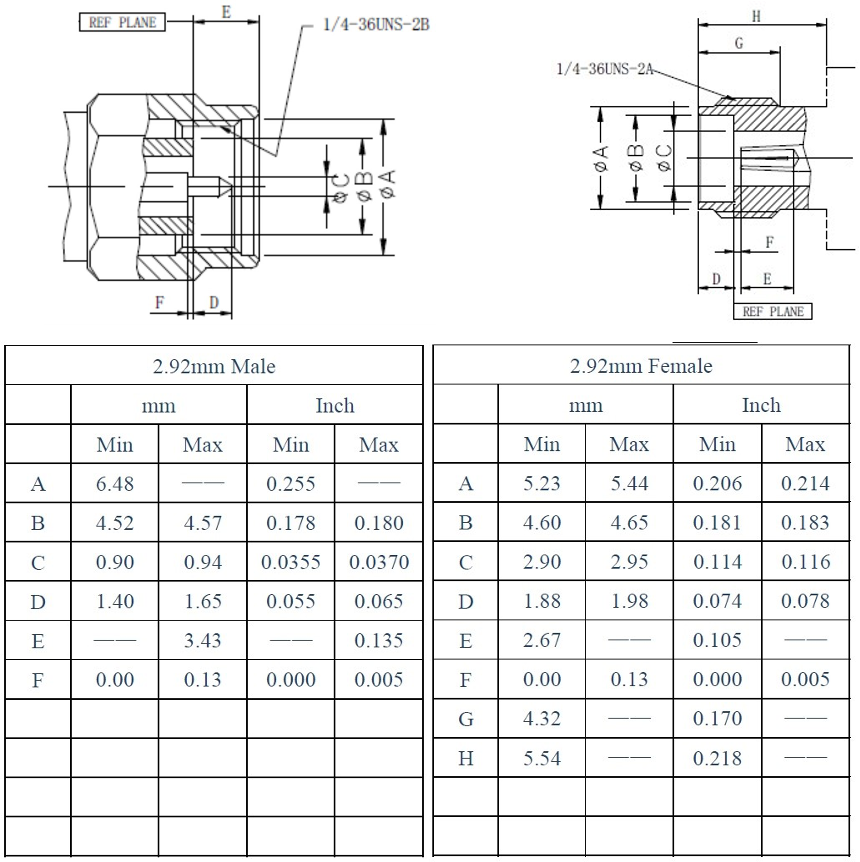

界面尺寸

军友射频2.92mm连接器，具有以下优势:
1.频率DC-40GHz
2.低电压驻波比
3.主体一体式设计，防止信号泄露
4.耐受温度可达165°C
5.不锈钢外导体，耐用性更优良

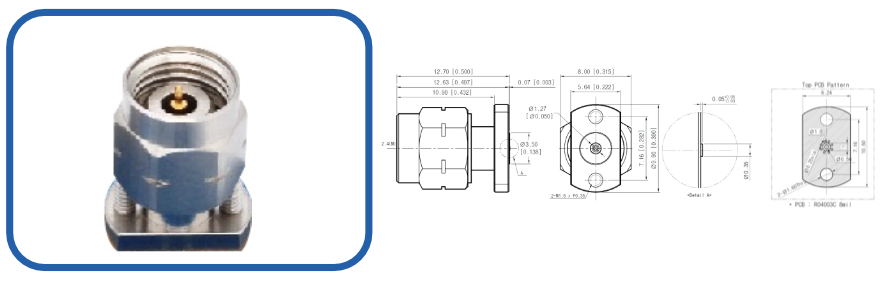

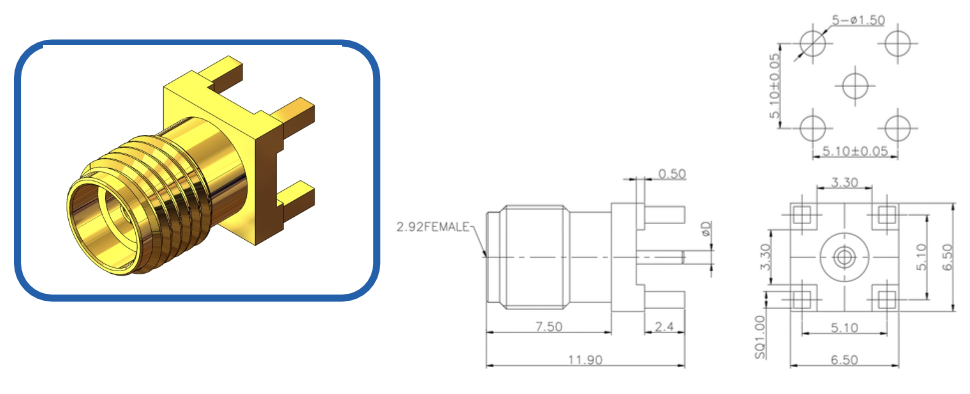

焊接式

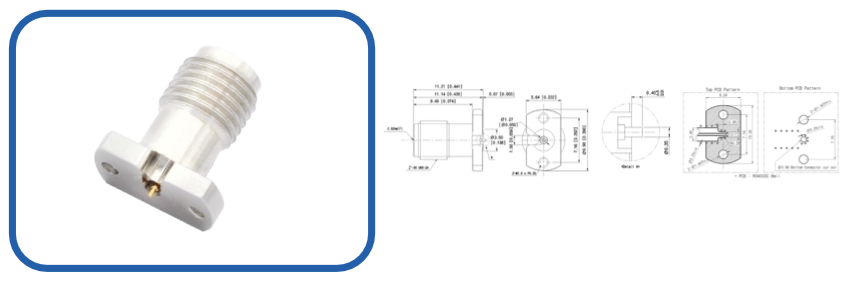

型号

频率/驻波比

中心针直径(mm)

2.92-K-SD-01-A

≤1.35@40GHz

φA0.12

型号

频率/驻波比

中心针直径(mm)

2.92-K-SD-02-A

≤1.35@40GHz

φA0.12

型号

频率/驻波比

中心针直径(mm)

2.92-K-SD-03-A

≤1.25@40GHz

φA0.12

型号

频率/驻波比

中心针直径(mm)

2.92-K-SD-04-A

≤1.25@40GHz

φA0.12

型号

频率/驻波比

中心针直径(mm)

2.92-K-SD-05-A

≤1.25@40GHz

φA0.12

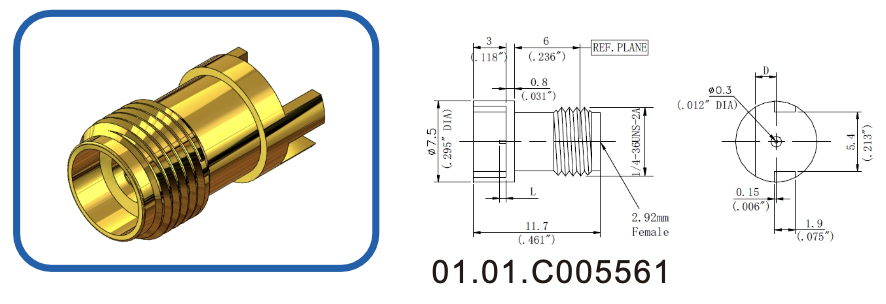

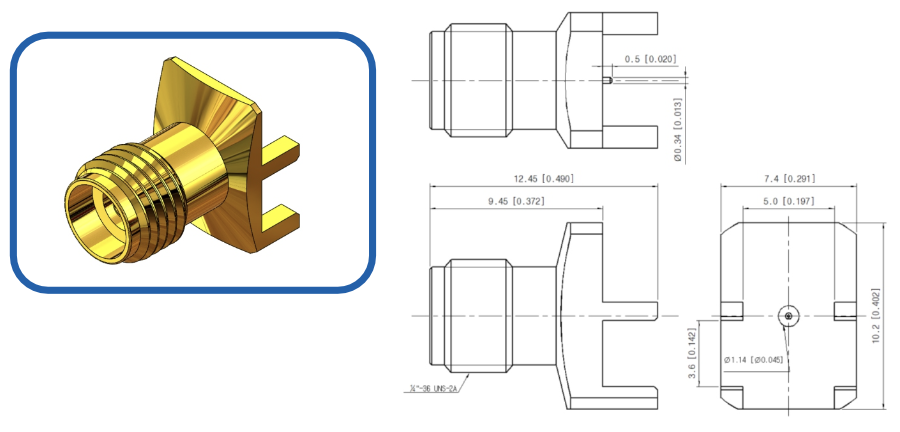

型号

频率/驻波比

中心针直径(mm)

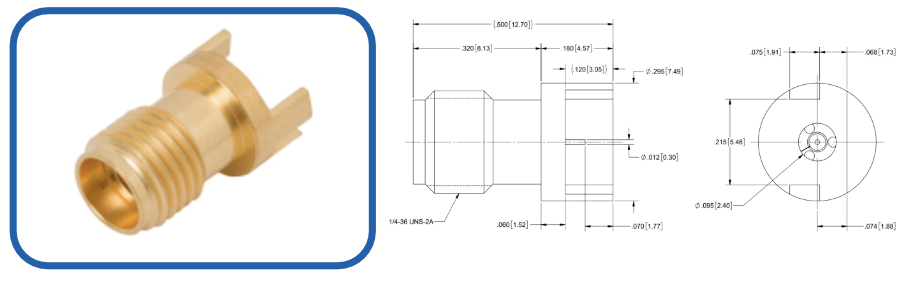

2.92-K-SD-06-A

≤1.3@40GHz

φA0.34

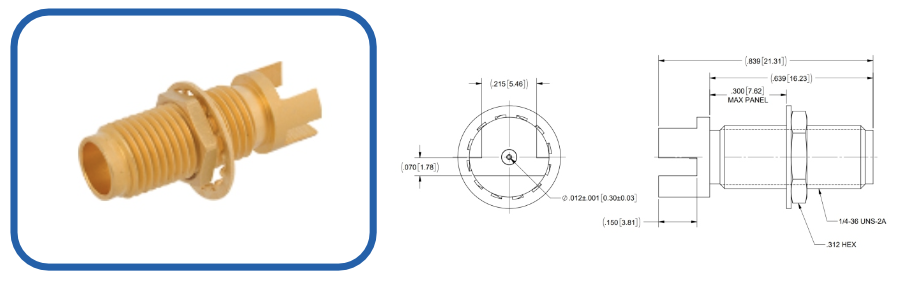

型号

频率/驻波比

中心针直径(mm)

2.92-K-SD-07-A

≤1.35@40GHz

φA0.34

型号

频率/驻波比

中心针直径(mm)

2.92-K-HD4-04-A

≤1.25@40GHz

φA0.34

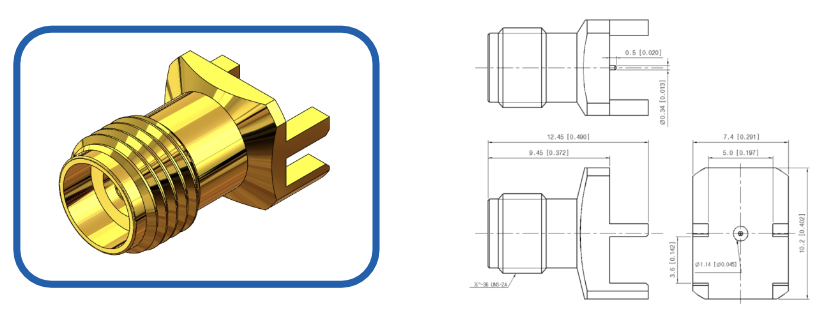

型号

频率/驻波比

中心针直径(mm)

2.92-K-HD4-01-A

≤1.4@40GHz

φA0.5

2.92-K-HD4-02-A

≤1.4@40GHz

φA0.8

2.92-K-HD4-03-A

≤1.4@40GHz

φA1.27

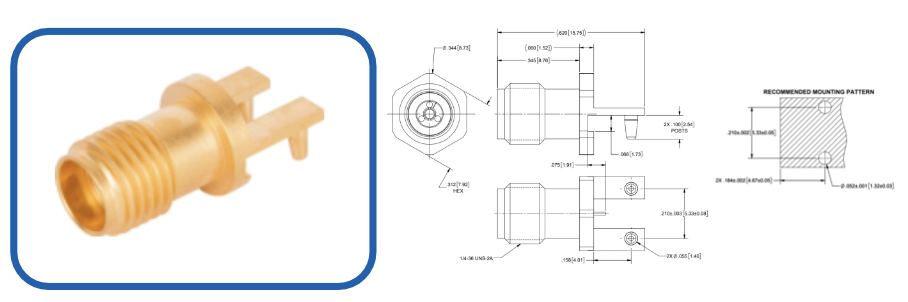

型号

频率/驻波比

D厚度尺寸

适合PCB板材厚度

2.92-K-SD-08-A

≤1.4@40GHz

1.93mm/0.076"

1.78mm/0.070"

2.92-K-SD-09-A

≤1.4@40GHz

0.76mm/0.030"

0.61mm/0.024"

2.92-K-SD-10-A

≤1.4@40GHz

1.02mm/0.040"

0.87mm/0.034"

2.92-K-SD-11-A

≤1.4@40GHz

2.45mm/0.096"

2.3mm/0.070"

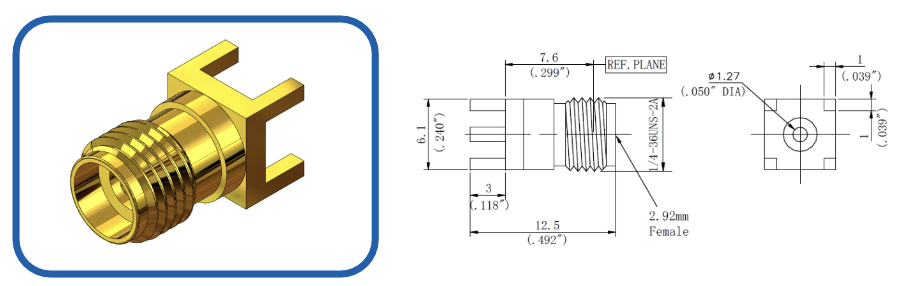

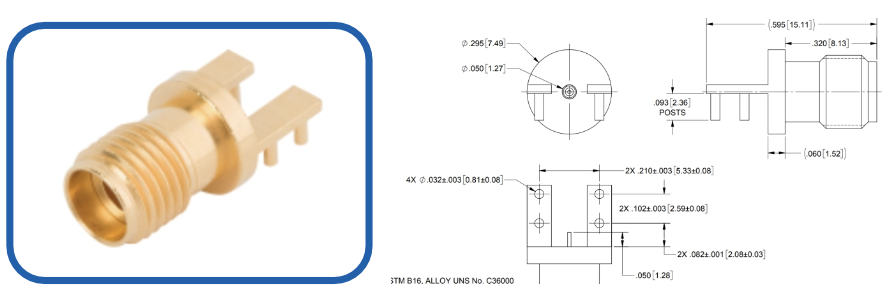

型号

频率/驻波比

中心针直径(mm)

2.92-K-SD-12-A

≤1.25@40GHz

φA1.27

2.92-K-SD-13-A

≤1.25@40GHz

φA0.8

2.92-K-SD-14-A

≤1.25@40GHz

φA0.5

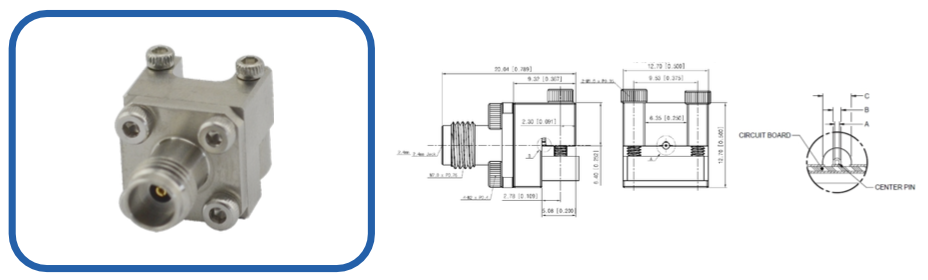

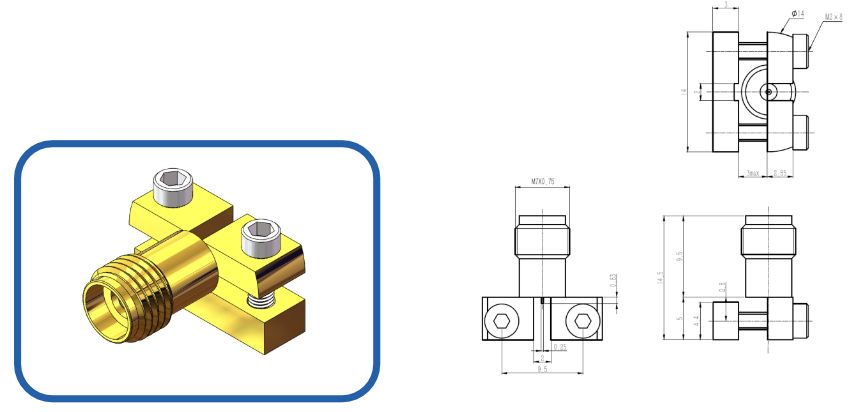

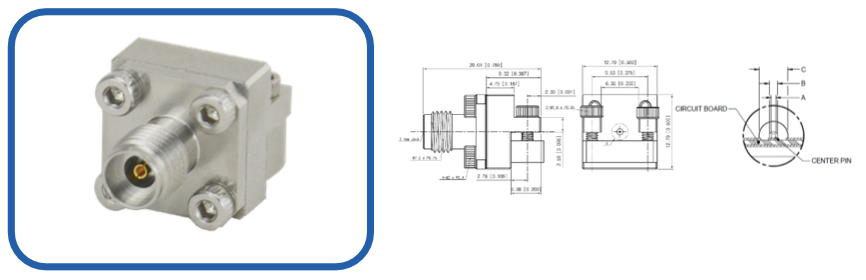

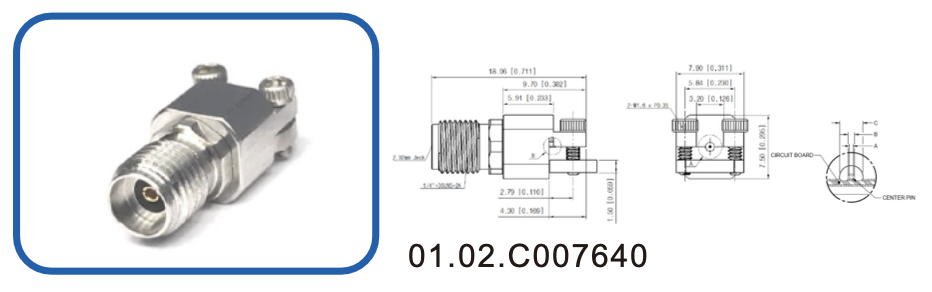

免焊式

型号

频率/驻波比

中心针直径(mm)

2.92-K-F2N-01-A

≤1.3@40GHz

φA0.35

型号

频率/驻波比

中心针直径(mm)

2.92-K-F2N-02-A

≤1.3@40GHz

φA0.35

型号

频率/驻波比

中心针直径(mm)

2.92-K-F2N-03-A

≤1.3@40GHz

φA0.35

型号

频率/驻波比

中心针直径(mm)

2.92-K-F2N-04-A

≤1.3@40GHz

φA0.35

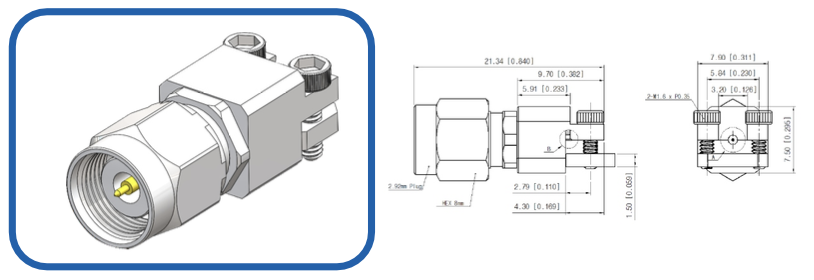

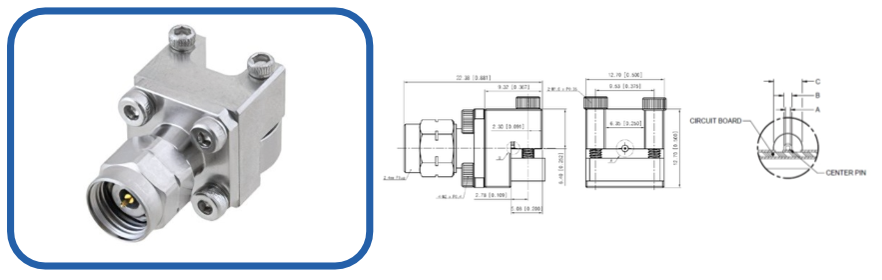

型号

频率/驻波比

中心针直径(mm)

2.92-J-F2N-01-A

≤1.3@40GHz

φA0.35

型号

频率/驻波比

中心针直径(mm)

2.92-J-F2N-02-A

≤1.3@40GHz

φA0.35

型号

频率/驻波比

中心针直径(mm)

2.92-K-EDS-01-A

≤1.25@40GHz

φA0.12

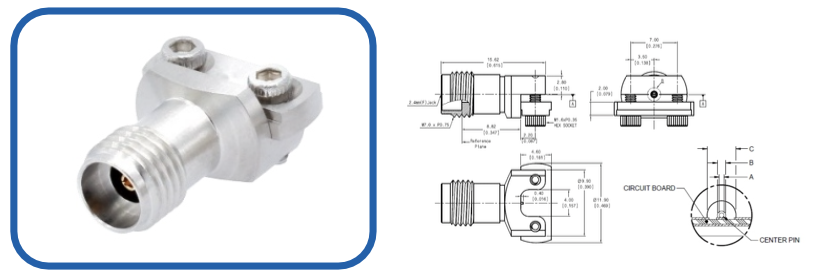

型号

频率/驻波比

中心针直径(mm)

2.92-K-EDS-02-A

≤1.4@50GHz

φA0.28 φB0.42

2.92-K-EDS-03-A

≤1.4@50GHz

φA0.40 φB0.64

2.92-K-EDS-04-A

≤1.4@50GHz

φA0.28 φB0.54

2.92-K-EDS-05-A

≤1.4@50GHz

φA0.28 φB0.34

2.92-K-EDS-06-A

≤1.4@50GHz

φA0.40 φB0.72

型号

频率/驻波比

中心针直径(mm)

2.92-J-EDS-01-A

≤1.4@40GHz

φA0.13

2.92-J-EDS-02-A

≤1.4@40GHz

φA0.18

2.92-J-EDS-03-A

≤1.4@40GHz

φA0.25

型号

频率/驻波比

中心针直径(mm)

2.92-K-EDS-07-A

≤1.4@40GHz

φA0.13

2.92-K-EDS-08-A

≤1.4@40GHz

φA0.18

2.92-K-EDS-09-A

≤1.4@40GHz

φA0.25

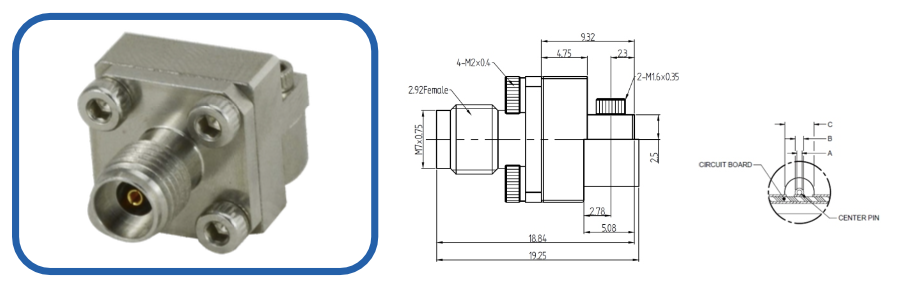

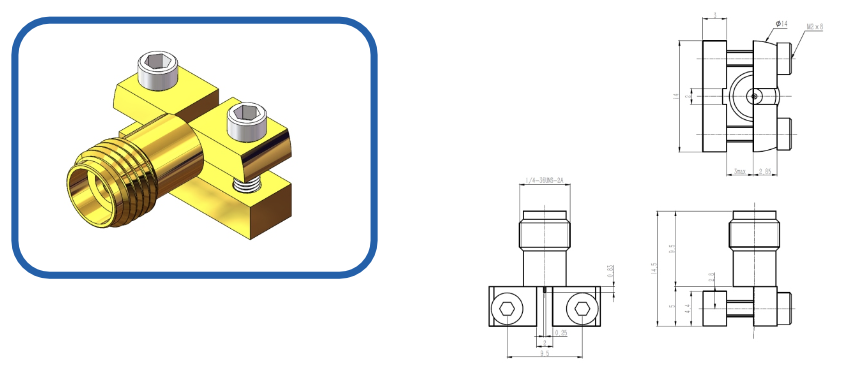

型号

频率/驻波比

中心针直径(mm)

2.92-K-ED-01-A

≤1.4@40GHz

φA0.13

2.92-K-ED-02-A

≤1.4@40GHz

φA0.18

2.92-K-ED-03-A

≤1.4@40GHz

φA0.25

型号

频率/驻波比

中心针直径(mm)

2.92-K-ED-04-A

≤1.4@40GHz

φA0.13

2.92-K-ED-05-A

≤1.4@40GHz

φA0.18

2.92-K-ED-06-A

≤1.4@40GHz

φA0.25

型号

频率/驻波比

中心针直径(mm)

2.92-J-ED-01-A

≤1.4@40GHz

φA0.13

2.92-J-ED-02-A

≤1.4@40GHz

φA0.18

2.92-J-ED-03-A

≤1.4@40GHz

φA0.25

型号

频率/驻波比

中心针直径(mm)

2.92-J-ED-04-A

≤1.4@40GHz

φA0.13

2.92-J-ED-05-A

≤1.4@40GHz

φA0.18

2.92-J-ED-06-A

≤1.4@40GHz

φA0.25

3.5mm系列

界面规格

3.5mm连接器是外导体内径为3.5mm，特性阻抗为50Ω，连接机构为1/4 -36UNS-2英制螺纹的连接器。由美国Hewlett-Packard和Amphenol公司推出，这是最早的可用到毫米波段的一种射频同轴连接器。它的设计策略是用常规 SMA尺寸实现高可靠的物理接口，以实现数千次的重复连接，频率可达到 33GHz。

界面尺寸

军友射频的3.5mm连接器，具有以下优势:
1.频率DC-33GHz
2.低电压驻波比
3.主体一体式设计，防止型号泄露
4.耐受温度可达165°C
5.不锈钢外导体，耐用性更优良

焊接式

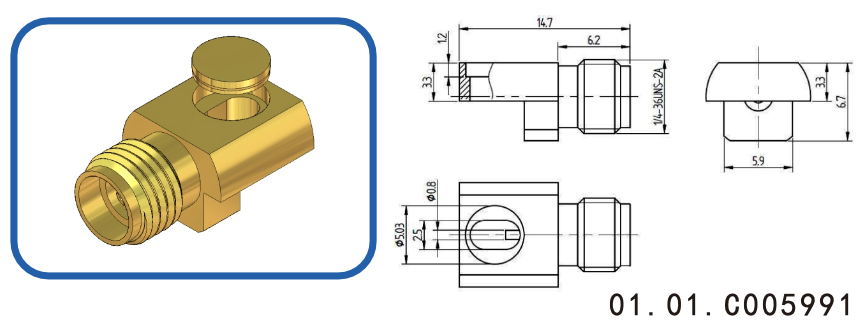

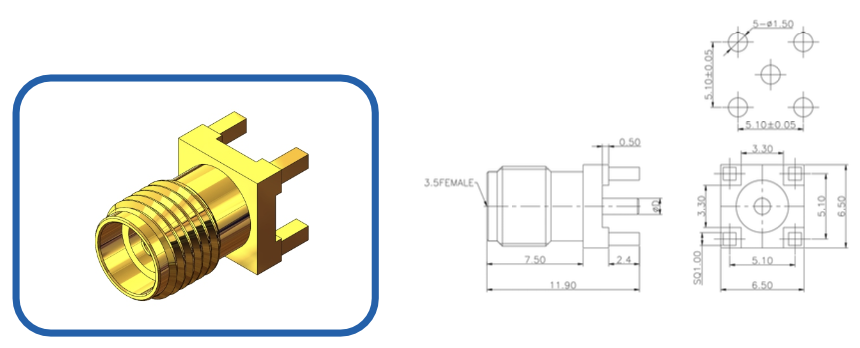

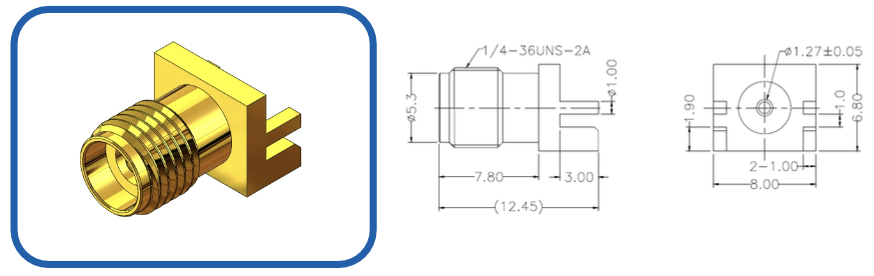

型号

频率/驻波比

中心针直径(mm)

3.5-K-SD-01-A

≤1.4@33GHz

φA0.8

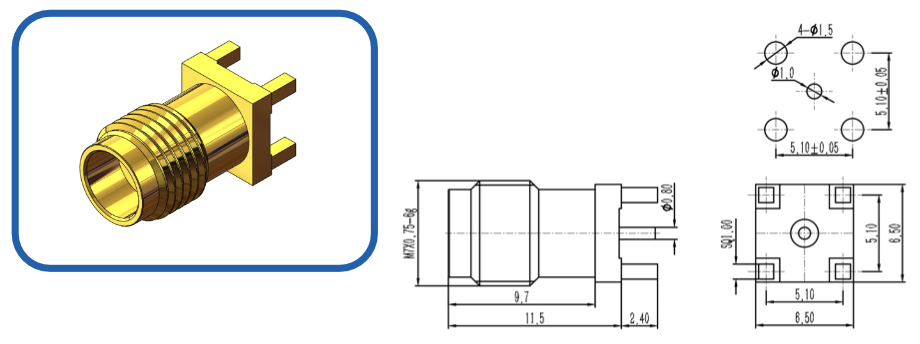

型号

频率/驻波比

中心针直径(mm)

3.5-K-SD-02-A

≤1.25@33GHz

φA0.8

型号

频率/驻波比

中心针直径(mm)

3.5-K-HD4-01-A

≤1.2@33GHz

φA1.27

3.5-K-HD4-02-A

≤1.2@33GHz

φA0.8

3.5-K-HD4-03-A

≤1.2@33GHz

φA0.5

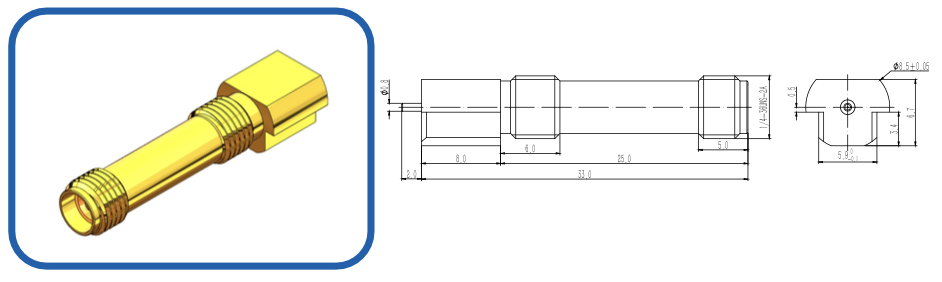

型号

频率/驻波比

中心针直径(mm)

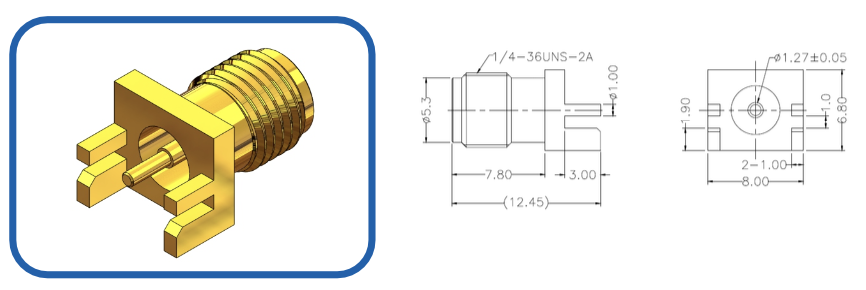

3.5-K-SD-03-A

≤1.2@33GHz

φA1.27

3.5-K-SD-04-A

≤1.2@33GHz

φA0.8

3.5-K-SD-05-A

≤1.2@33GHz

φA0.5

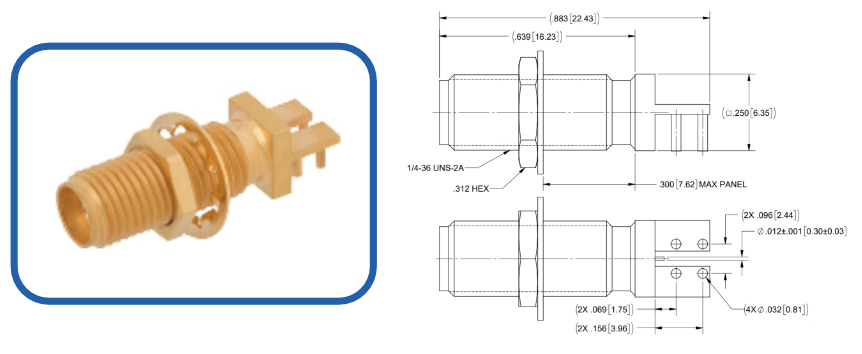

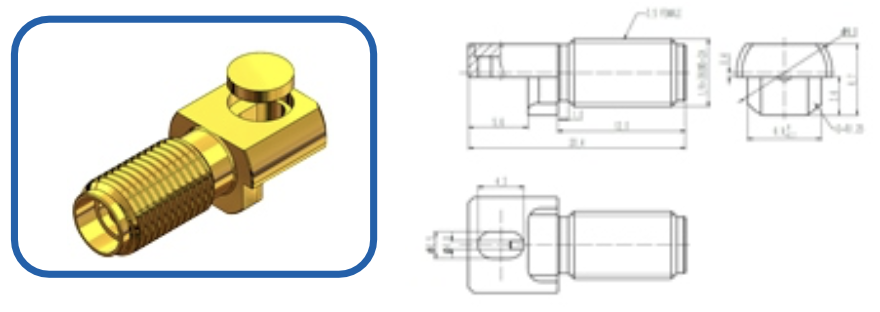

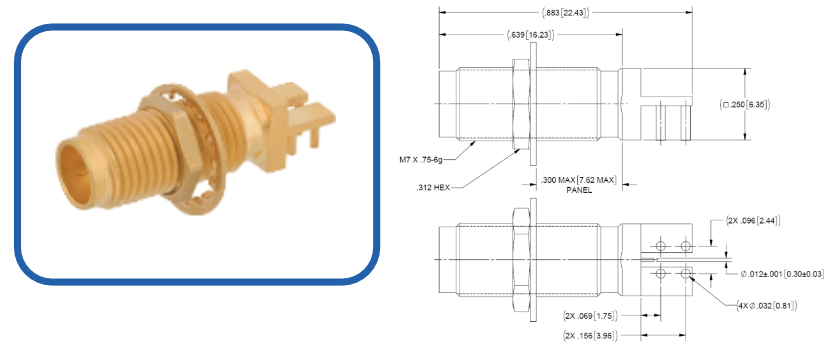

型号

频率/驻波比

中心针直径(mm)

3.5F-B-H-01-A

≤1.55@33GHz

φA0.8
