首页>产品中心>PCB连接器系列

RELCON集科研、开发、制造及销售于一体，为航空、航天、兵器、船舶、电子、核工业、风电、轨道交通、新能源、机床、石油等领域提供专业、高效的服务

PCB连接器系列

PRODUCTS

SMA系列

界面规格

SMA连接器是一种应用广泛的小型螺纹连接的射频同轴连接器，具有体积，频带宽，机械性能优异，可靠性高，使用寿命长等优点，最高使用频率可达27GHz

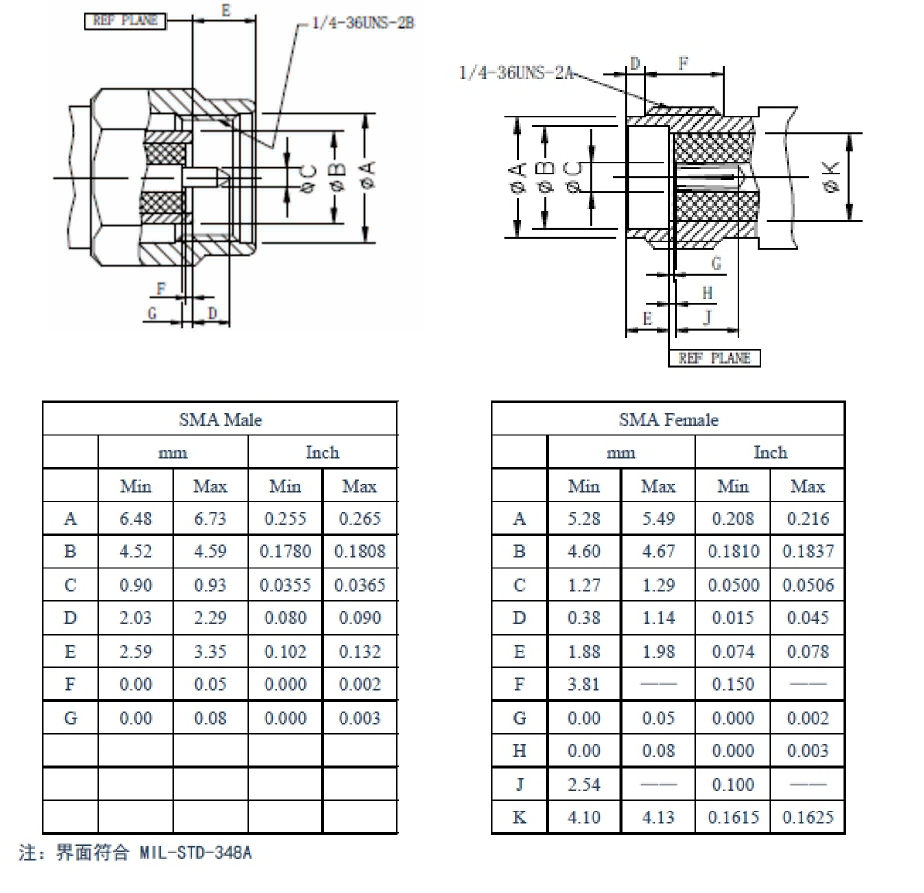

界面尺寸

军友射频的SMA连接器，具有以下优势:
1. 频率DC-27GHz
2. 低电压驻波比
3. 主体一体式设计，防止信号泄露
4. 耐受温度可达165°C
5. 不锈钢外导体，耐用性更优良

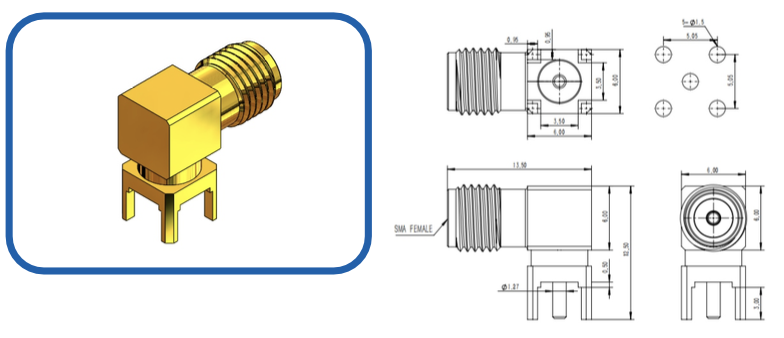

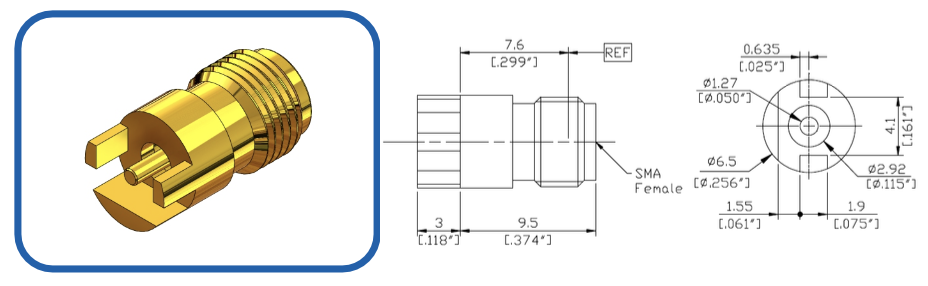

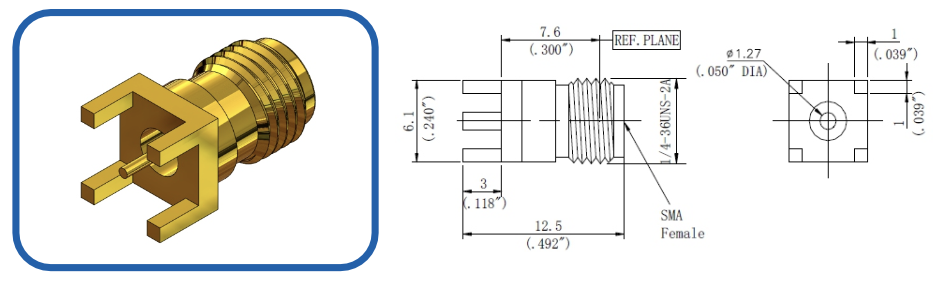

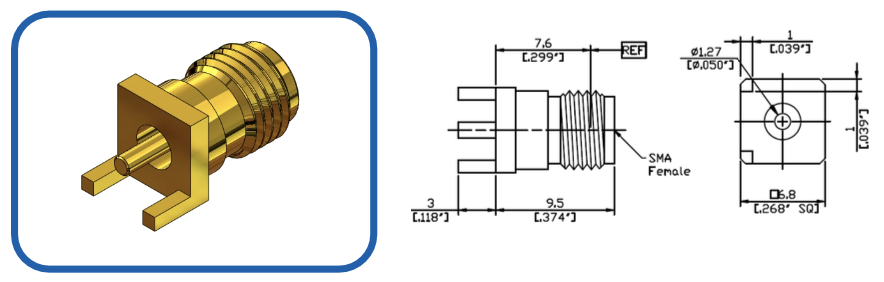

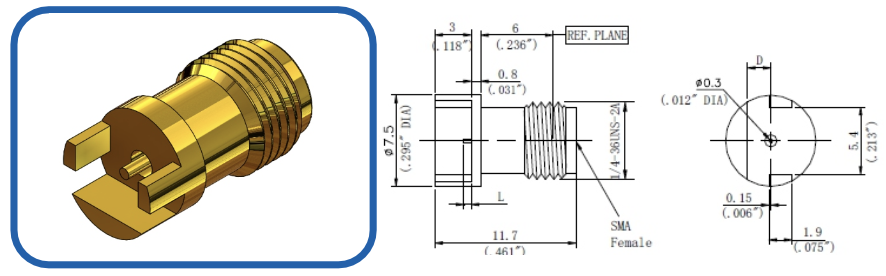

焊接式

型号

频率/驻波比

D厚度尺寸

适合PCB板材厚度

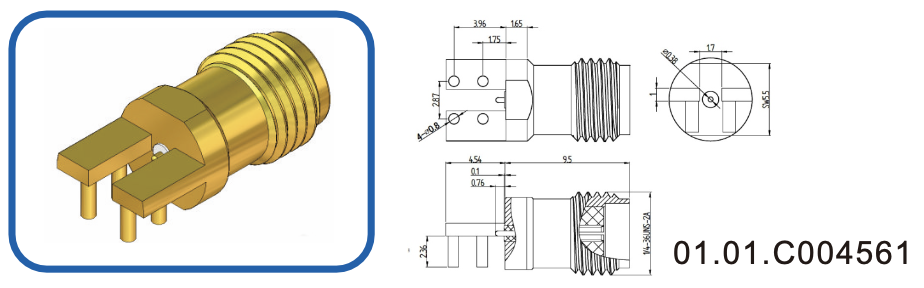

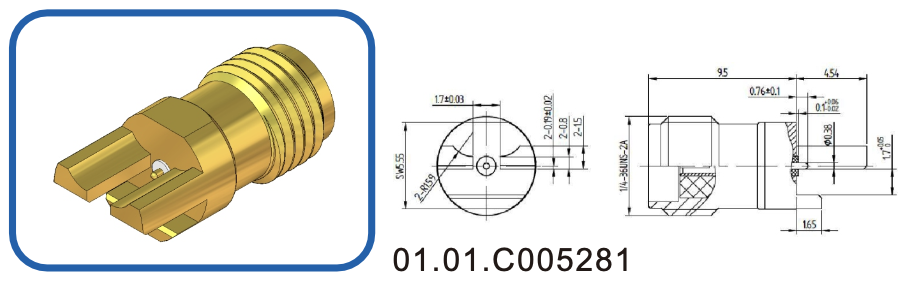

SMA-K-SD-01-A

≤1.15@26.5GHz

1.93mm/0.076"

1.78mm/0.070"

SMA-K-SD-02-A

≤1.15@26.5GHz

0.76mm/0.030"

0.61mm/0.024"

SMA-K-SD-03-A

≤1.15@26.5GHz

1.02mm/0.040"

0.87mm/0.034"

SMA-K-SD-04-A

≤1.15@26.5GHz

2.45mm/0.096"

2.3mm/0.070"

型号

频率/驻波比

中心针直径(mm)

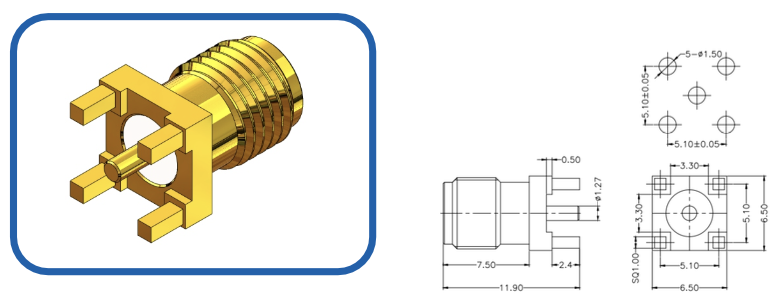

SMA-K-HD2-02-A

≤1.15@26.5GHz

φA1.27

型号

频率/驻波比

中心针直径(mm)

SMA-K-SD-05-A

≤1.15@26.5GHz

φA1.27

型号

频率/驻波比

中心针直径(mm)

SMA-K-HD2-01-A

≤1.15@26.5GHz

φA1.27

型号

频率/驻波比

中心针直径(mm)

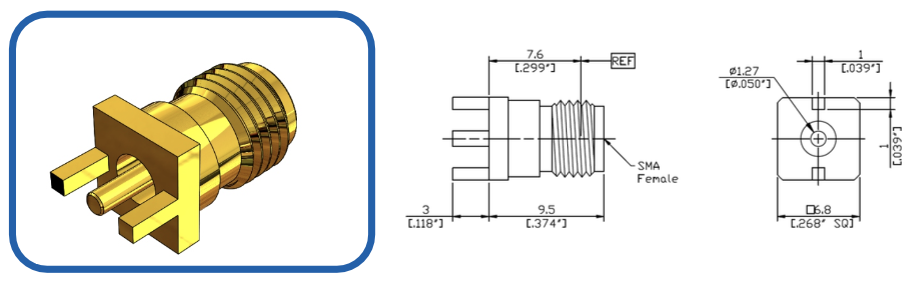

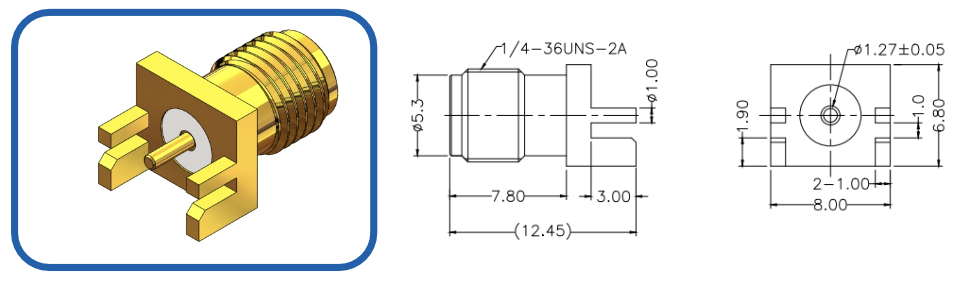

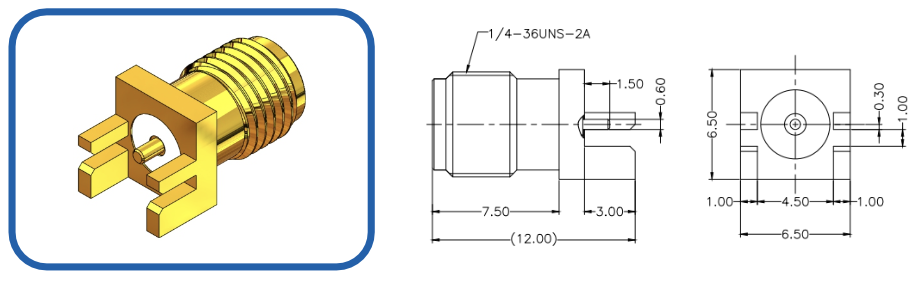

SMA-K-HD4-02-A

≤1.15@26.5GHz

φA1.27

型号

频率/驻波比

中心针直径(mm)

SMA-K-SD-06-A

≤1.15@26.5GHz

φA1.27

型号

频率/驻波比

中心针直径(mm)

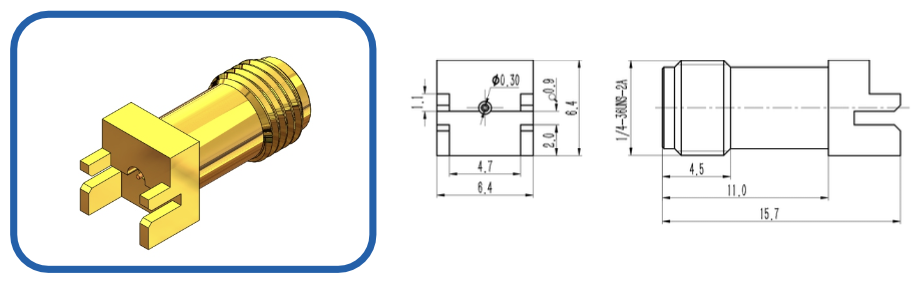

SMA-K-SD-07-A

≤1.15@26.5GHz

φA0.38

型号

频率/驻波比

中心针直径(mm)

SMA-K-SD-08-A

≤1.25@8GHz

φA1.27

型号

频率/驻波比

中心针直径(mm)

SMA-K-SD-09-A

≤1.25@8GHz

φA1.50

型号

频率/驻波比

中心针直径(mm)

SMA-K-SD-10-A

≤1.5@20GHz

φA1.50

型号

频率/驻波比

中心针直径(mm)

SMA-K-W-HD4-01-A

≤1.25@6GHz

φA1.50

型号

频率/驻波比

中心针直径(mm)

SMA-K-HD4-02-A

≤1.2@8GHz

φA1.50

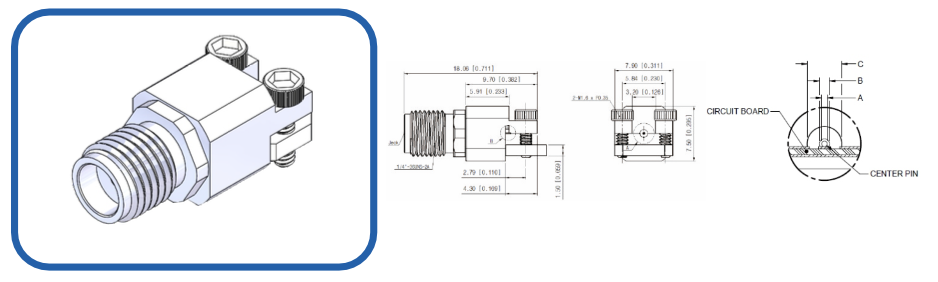

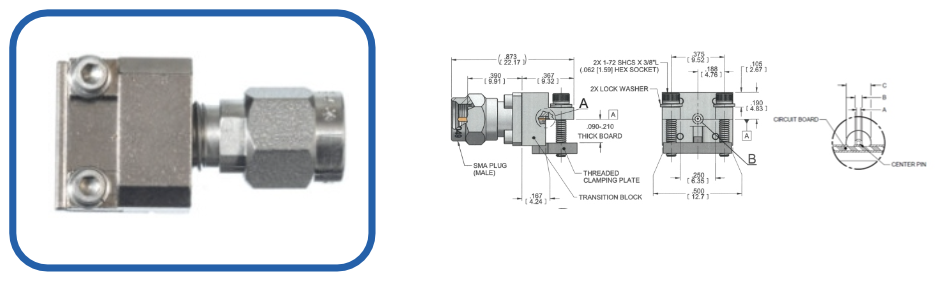

免焊式

型号

频率/驻波比

匹配线路

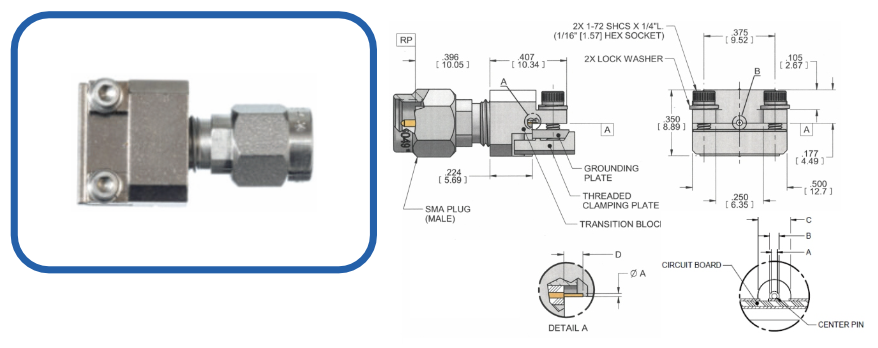

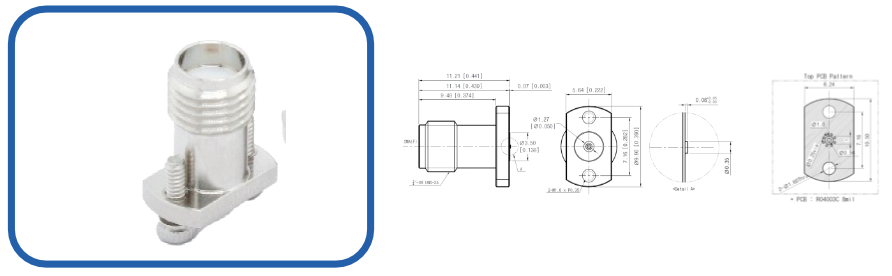

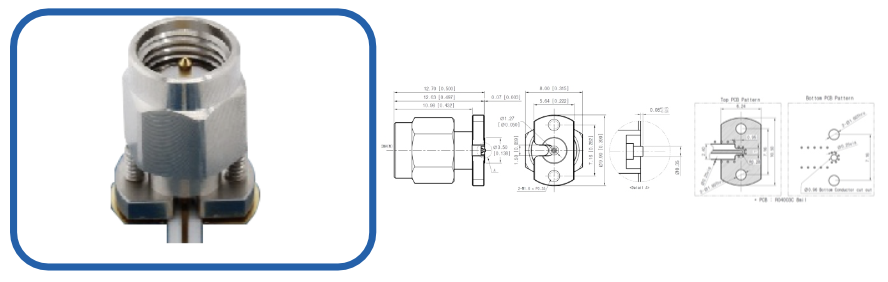

SMA-J-F2N-01-A

≤1.3@26.5GHz

带状线

型号

频率/驻波比

匹配线路

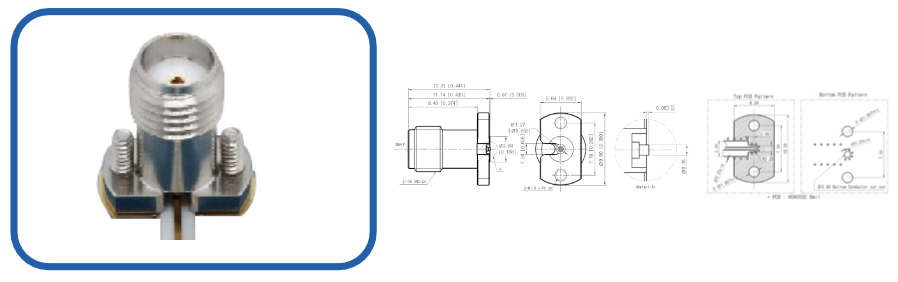

SMA-K-F2N-02-A

≤1.3@26.5GHz

微带线

型号

频率/驻波比

匹配线路

SMA-J-F2N-02-A

≤1.3@26.5GHz

微带线

型号

频率/驻波比

匹配线路

SMA-K-F2N-03-A

≤1.3@26.5GHz

带状线

型号

频率/驻波比

中心针直径(mm)

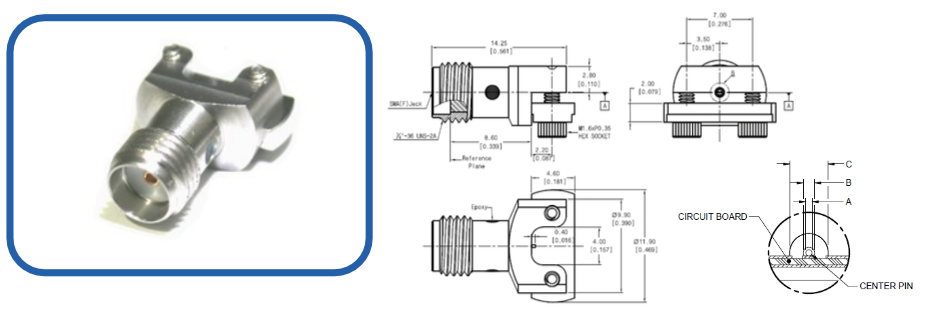

SMA-K-EDS-01-A

≤1.34@50GHz

φA0.28 φB0.42

SMA-K-EDS-02-A

≤1.34@50GHz

φA0.40 φB0.64

SMA-K-EDS-03-A

≤1.34@50GHz

φA0.28 φB0.54

SMA-K-EDS-04-A

≤1.34@50GHz

φA0.28 φB0.34

SMA-K-EDS-05-A

≤1.34@50GHz

φA0.40 φB0.72

型号

频率/驻波比

中心针直径(mm)

SMA-K-EDS-06-A

≤1.4@26.5GHz

φA0.13

SMA-K-EDS-07-A

≤1.4@26.5GHz

φA0.18

SMA-K-EDS-08-A

≤1.4@26.5GHz

φA0.25

型号

频率/驻波比

中心针直径(mm)

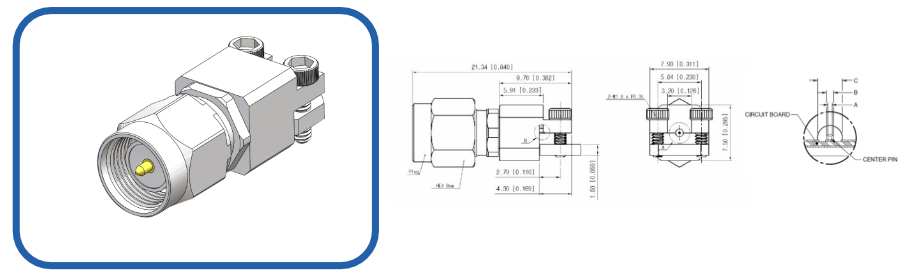

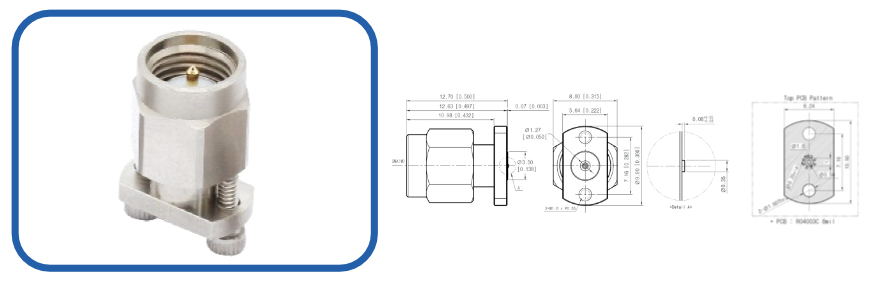

SMA-J-EDS-01-A

≤1.4@26.5GHz

φA0.13

SMA-J-EDS-02-A

≤1.4@26.5GHz

φA0.18

SMA-J-EDS-03-A

≤1.4@26.5GHz

φA0.25

型号

频率/驻波比

中心针直径(mm)

SMA-J-ED-01-A

≤1.25@26.5GHz

φA0.13

SMA-J-ED-02-A

≤1.25@26.5GHz

φA0.18

SMA-J-ED-03-A

≤1.25@26.5GHz

φA0.25

型号

频率/驻波比

中心针直径(mm)

SMA-J-ED-04-A

≤1.25@26.5GHz

φA0.13

SMA-J-ED-05-A

≤1.25@26.5GHz

φA0.18

SMA-J-ED-06-A

≤1.25@26.5GHz

φA0.25

SMP系列

界面规格

SMP系列射频同轴连接器，频率可达40GHz，是近些年逐步得到广泛应用的一款连接器。

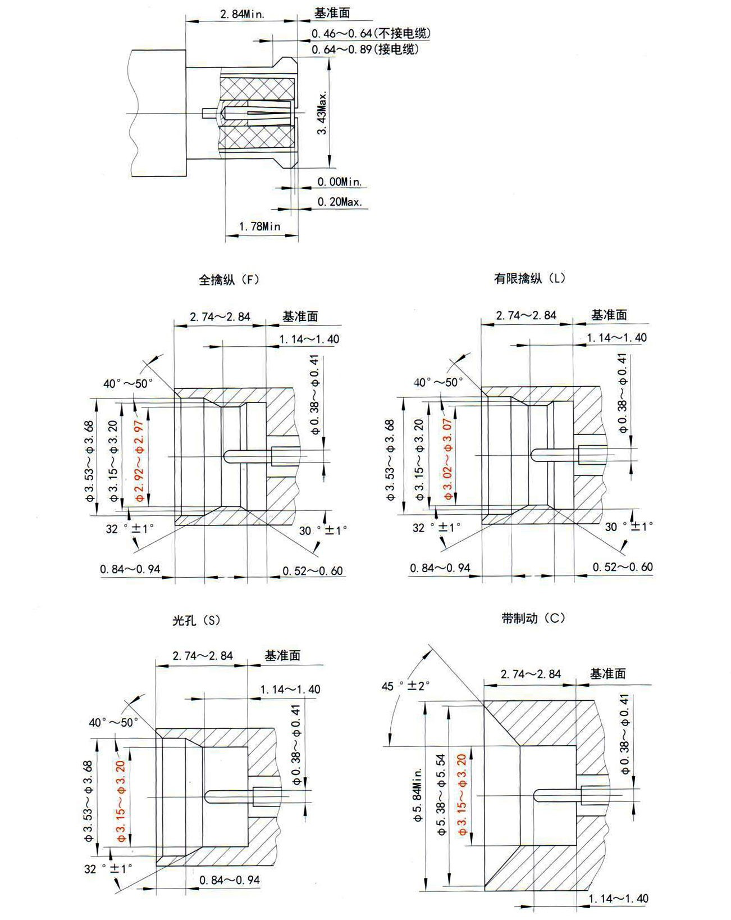

界面尺寸

军友射频的SMP连接器，具有以下优势:
1.频率DC-40GHz
2. 低电压驻波比
3.主体一体式设计，防止型号泄露
4.耐受温度可达85°C，

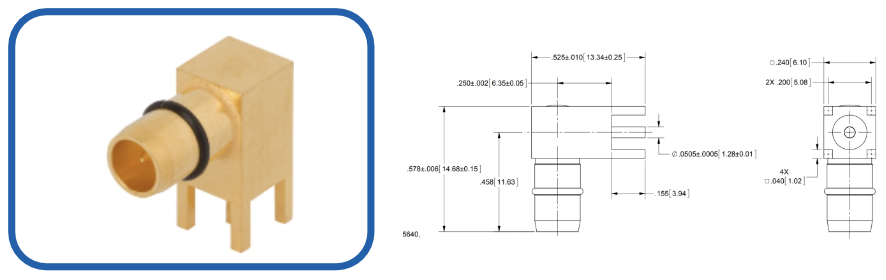

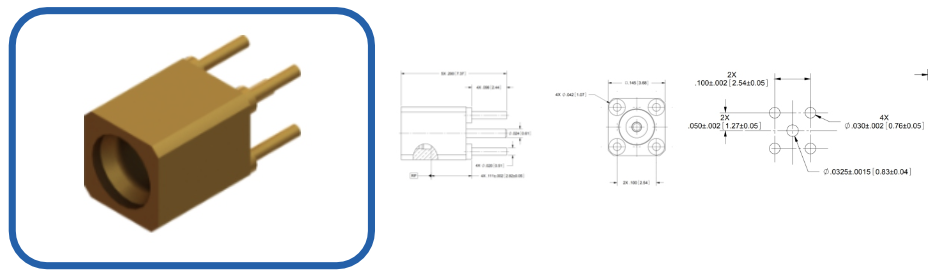

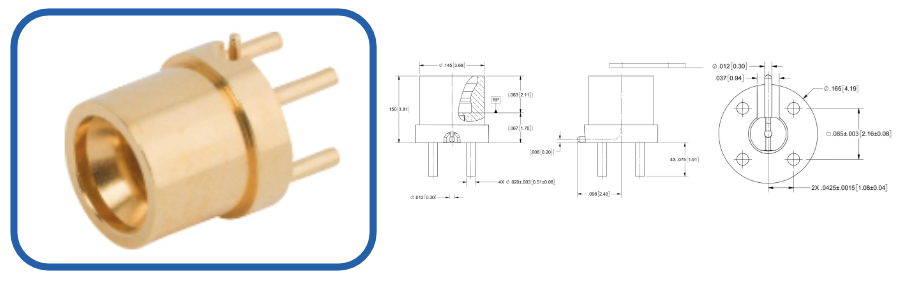

焊接式

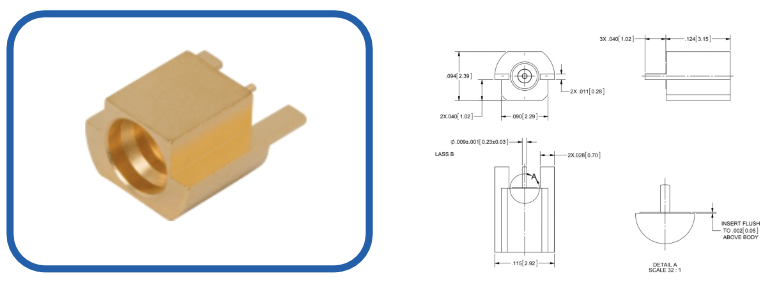

型号

频率/驻波比

中心针直径(mm)

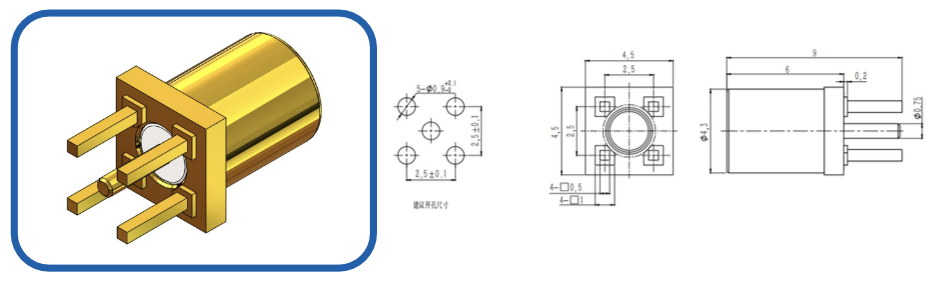

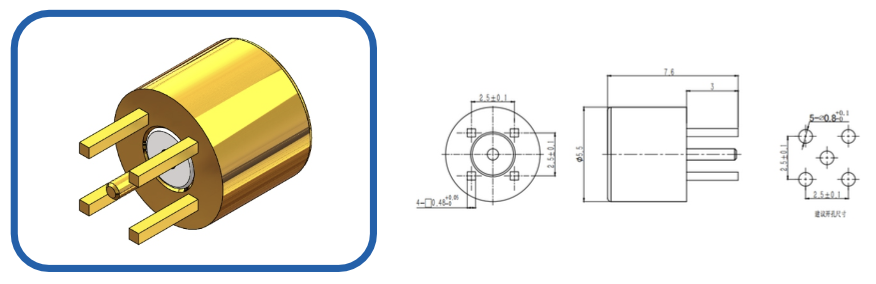

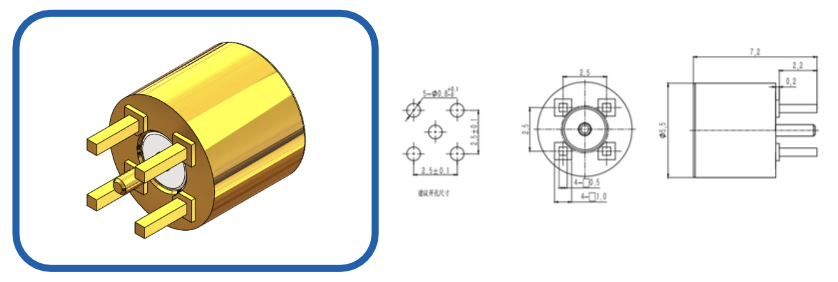

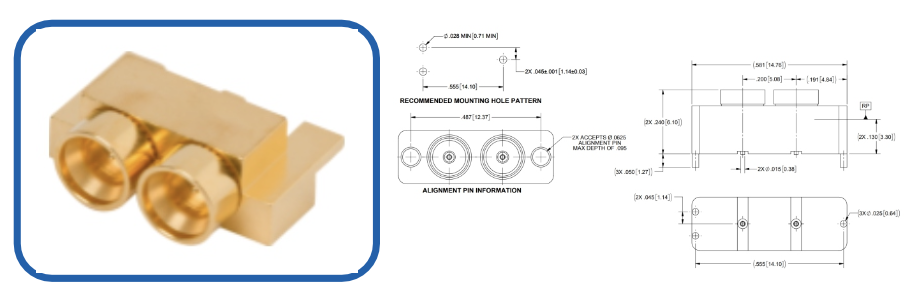

SMP-K-HD4-01-A

≤1.25@18GHz

φA0.8

型号

频率/驻波比

中心针直径(mm)

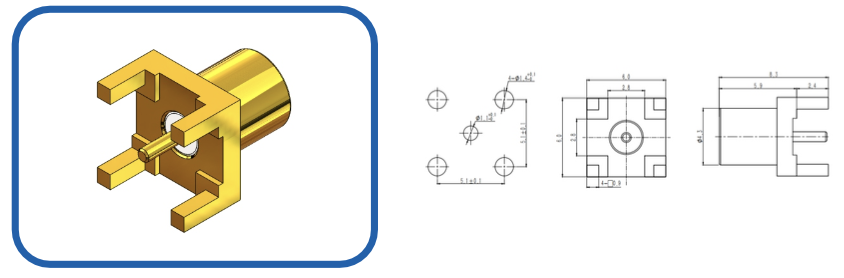

SMP-K-HD4-02-A

≤1.25@18GHz

φA0.7

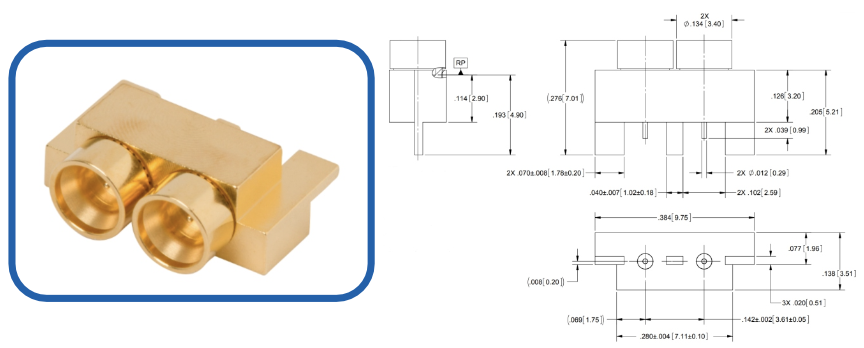

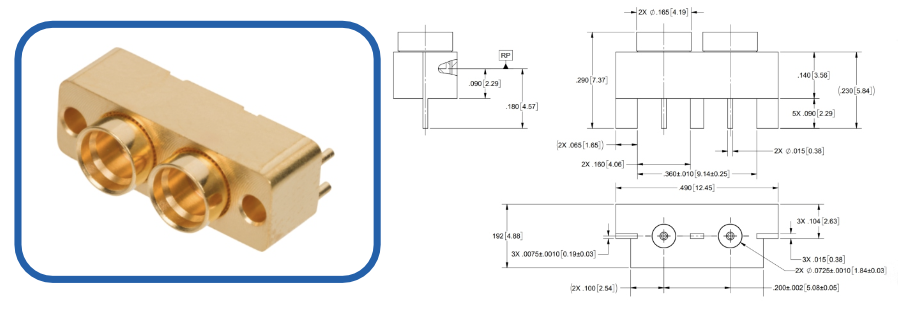

型号

频率/驻波比

接口类型

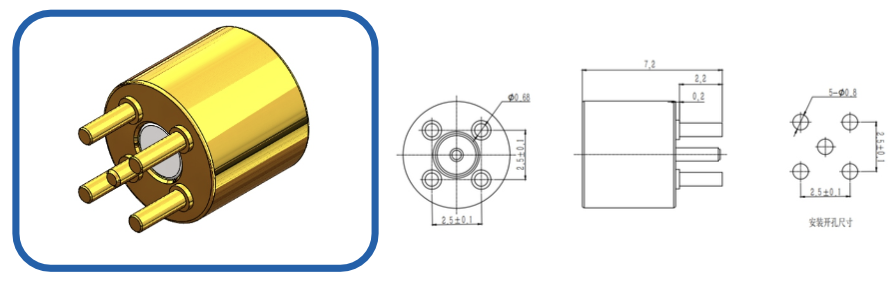

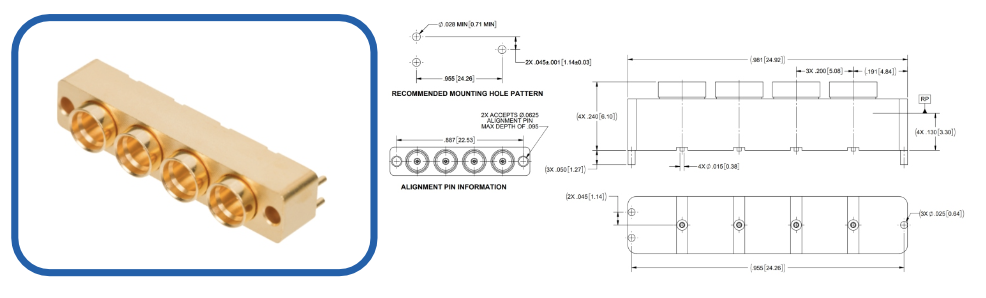

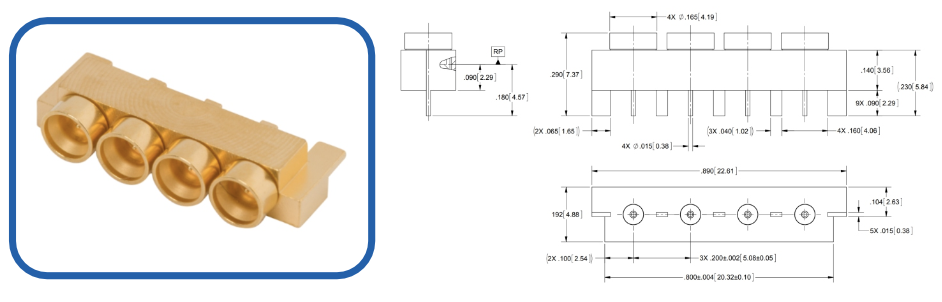

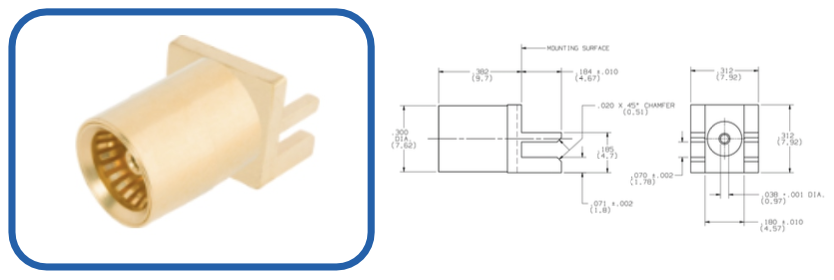

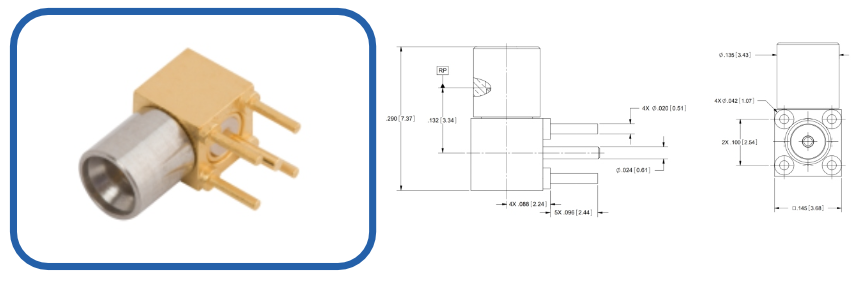

SMP-J-W-TD-01-S

≤1.25@18GHz

滑入式

SMP-J-W-TD-02-L

≤1.25@18GHz

半擒纵

SMP-J-W-TD-03-F

≤1.25@18GHz

全擒纵

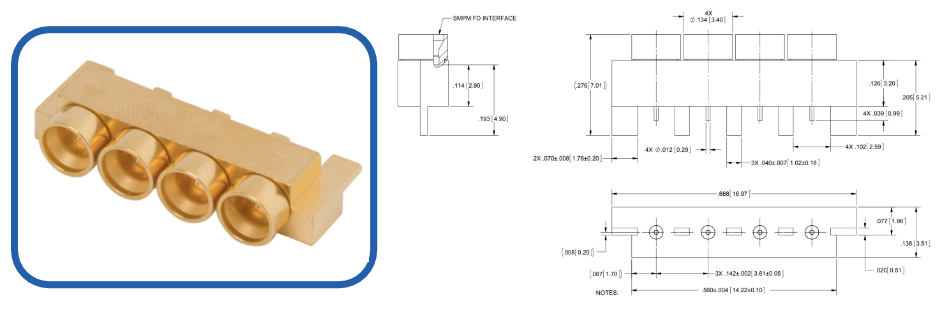

型号

频率/驻波比

接口类型

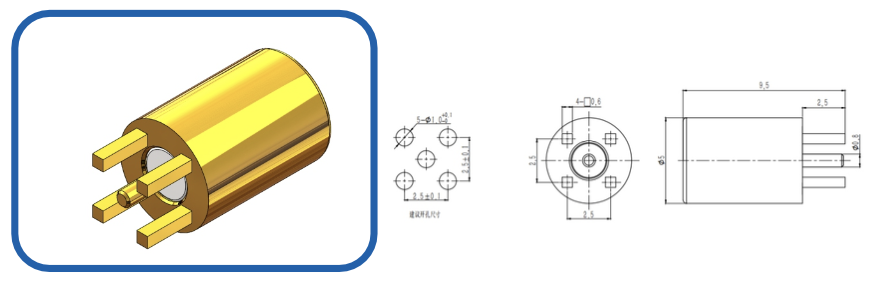

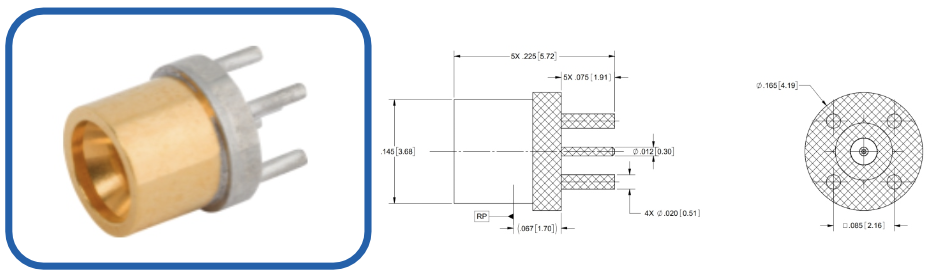

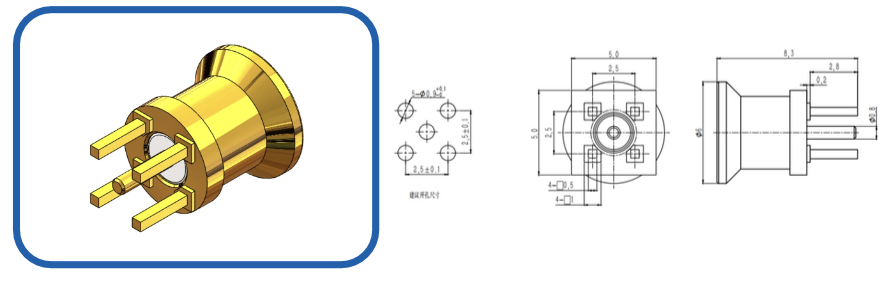

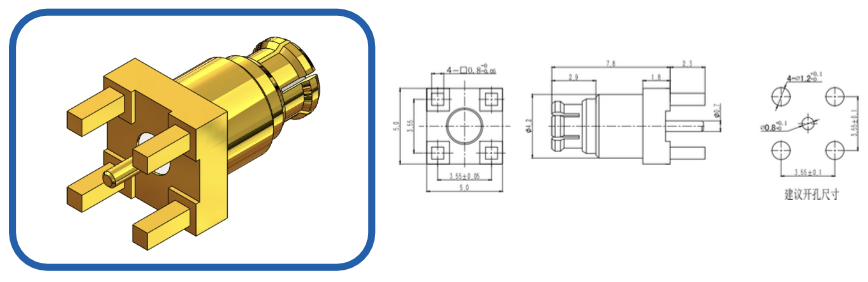

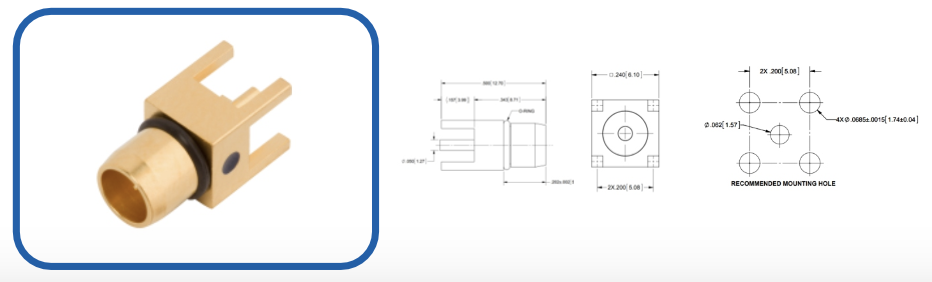

SMP-J-HD4-01-S

≤1.25@18GHz

滑入式

SMP-J-HD4-02-L

≤1.25@18GHz

半擒纵

SMP-J-HD4-03-F

≤1.25@18GHz

全擒纵

型号

频率/驻波比

接口类型

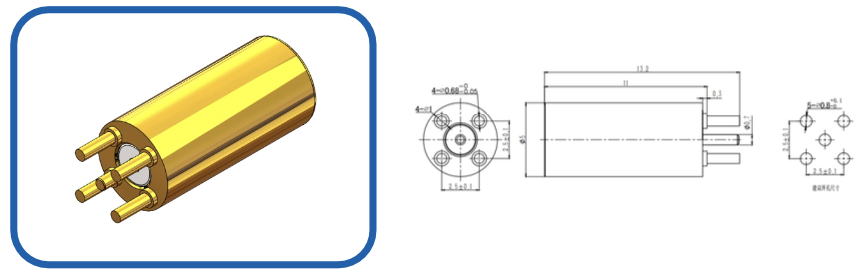

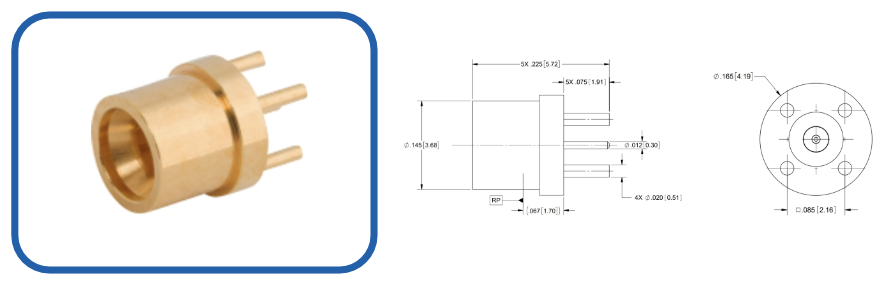

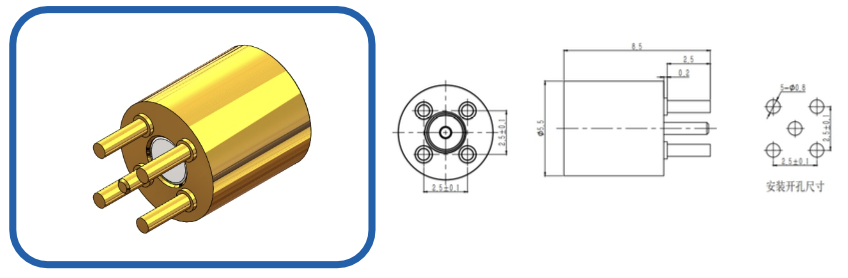

SMP-J-HD4-04-S

≤1.25@18GHz

滑入式

SMP-J-HD4-05-L

≤1.25@18GHz

半擒纵

SMP-J-HD4-06-F

≤1.25@18GHz

全擒纵

型号

频率/驻波比

接口类型

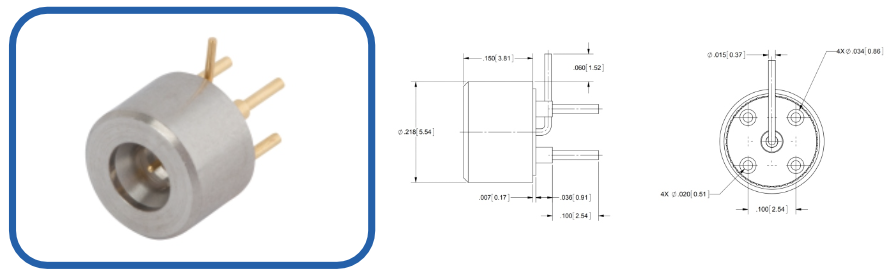

SMP-J-HD4-07-S

≤1.25@18GHz

滑入式

SMP-J-HD4-08-L

≤1.25@18GHz

半擒纵

SMP-J-HD4-09-F

≤1.25@18GHz

全擒纵

型号

频率/驻波比

接口类型

SMP-J-HD4-10-S

≤1.25@18GHz

滑入式

SMP-J-HD4-11-L

≤1.25@18GHz

半擒纵

SMP-J-HD4-12-F

≤1.25@18GHz

全擒纵

型号

频率/驻波比

接口类型

SMP-J-HD4-13-S

≤1.25@18GHz

滑入式

SMP-J-HD4-14-L

≤1.25@18GHz

半擒纵

SMP-J-HD4-15-F

≤1.25@18GHz

全擒纵

型号

频率/驻波比

接口类型

SMP-J-HD4-16-S

≤1.25@18GHz

滑入式

SMP-J-HD4-17-L

≤1.25@18GHz

半擒纵

SMP-J-HD4-18-F

≤1.25@18GHz

全擒纵

型号

频率/驻波比

接口类型

SMP-J-HD4-19-S

≤1.25@18GHz

滑入式

SMP-J-HD4-20-L

≤1.25@18GHz

半擒纵

SMP-J-HD4-21-F

≤1.25@18GHz

全擒纵

型号

频率/驻波比

接口类型

SMP-J-HD4-22-S

≤1.25@18GHz

滑入式

SMP-J-HD4-23-L

≤1.25@18GHz

半擒纵

SMP-J-HD4-24-F

≤1.25@18GHz

全擒纵

型号

频率/驻波比

接口类型

SMP-J-HD4-25-S

≤1.25@18GHz

滑入式

SMP-J-HD4-26-L

≤1.25@18GHz

半擒纵

SMP-J-HD4-27-F

≤1.25@18GHz

全擒纵

型号

频率/驻波比

接口类型

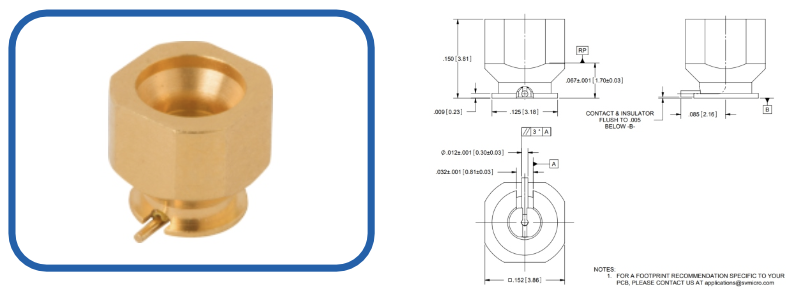

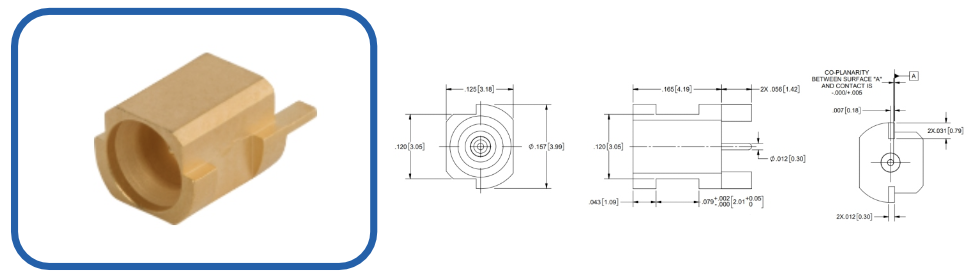

SMP-J-SD-01-S

≤1.25@18GHz

滑入式

SMP-J-SD-02-L

≤1.25@18GHz

半擒纵

SMP-J-SD-03-F

≤1.25@18GHz

全擒纵

型号

频率/驻波比

接口类型

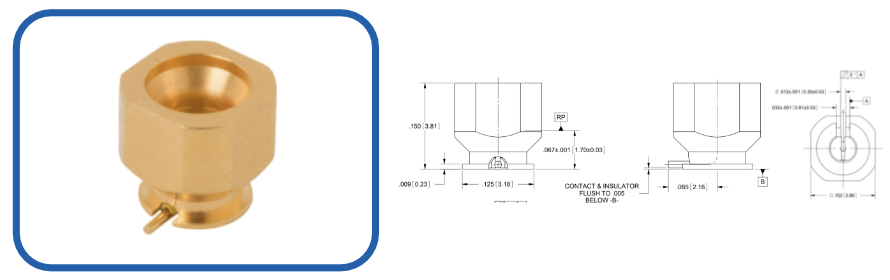

SMP-J-SD-04-S

≤1.25@18GHz

滑入式

SMP-J-SD-05-L

≤1.25@18GHz

半擒纵

SMP-J-SD-06-F

≤1.25@18GHz

全擒纵

型号

频率/驻波比

接口类型

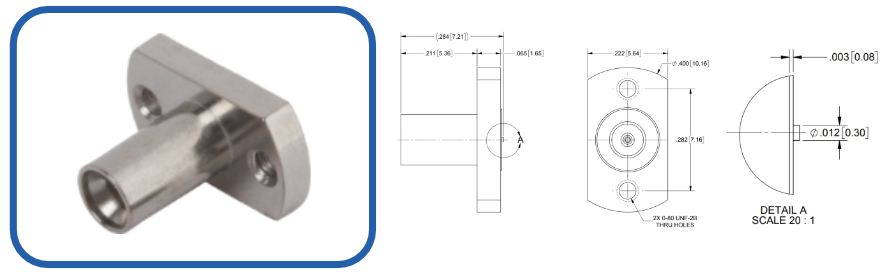

SMP-J-F2N-01-S

≤1.25@18GHz

滑入式

SMP-J-F2N-02-L

≤1.25@18GHz

半擒纵

SMP-J-F2N-03-F

≤1.25@18GHz

全擒纵

型号

频率/驻波比

接口类型

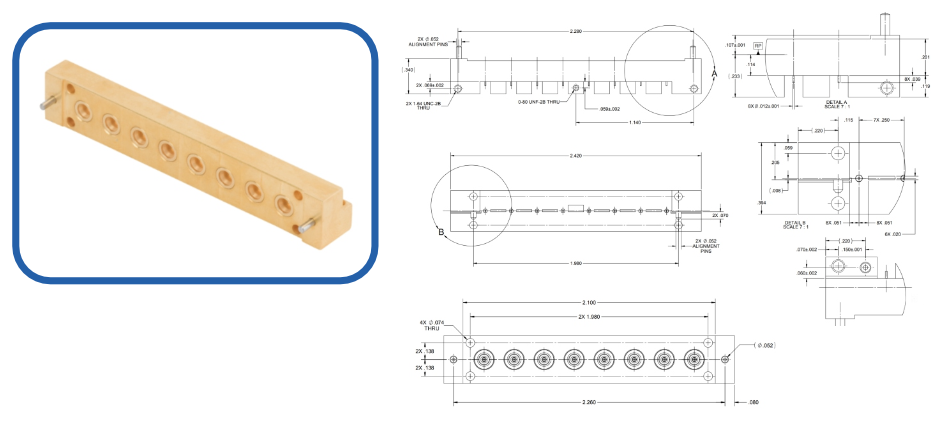

SMP-J-F2N-04-S

≤1.25@18GHz

滑入式

SMP-J-F2N-05-L

≤1.25@18GHz

半擒纵

SMP-J-F2N-06-F

≤1.25@18GHz

全擒纵

SSMP系列

界面规格

SSMP系列射频同轴连接器，频率可达67GHz，是近些年逐步得到广泛应用的一款连接器。

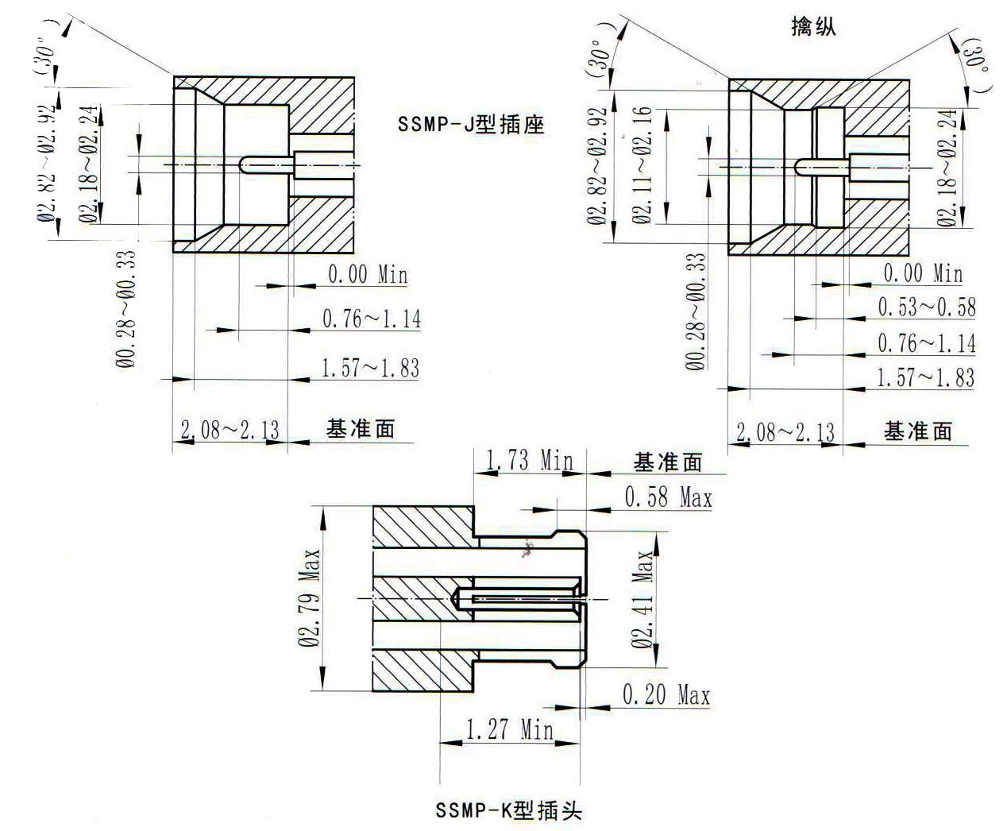

界面尺寸

军友射频的SSMP连接器，具有以下优势:
1.频率DC-67GHz
2. 低电压驻波比
3.主体一体式设计，防止型号泄露
4.耐受温度可达85°C

焊接式

型号

频率/驻波比

接口类型

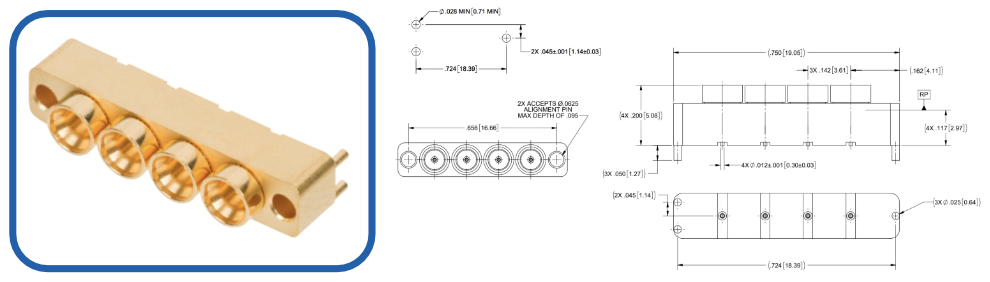

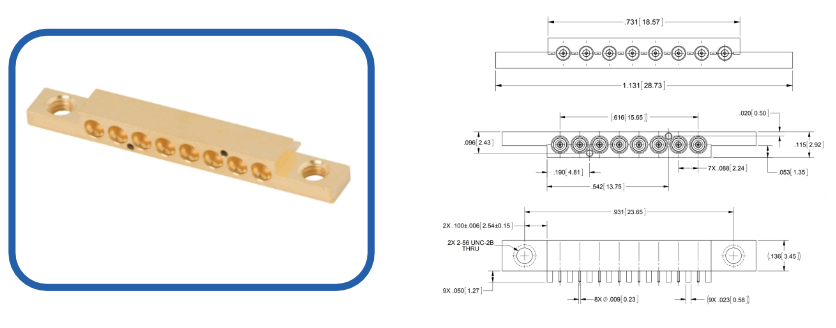

SSMP-J-W-TD-01-S

≤1.45@20GHz

滑入式

SSMP-J-W-TD-02-F

≤1.45@20GHz

擒纵式

型号

频率/驻波比

接口类型

SSMP-J-SD-07-S

≤1.45@40GHz

滑入式

SSMP-J-SD-08-F

≤1.45@40GHz

擒纵式

型号

频率/驻波比

接口类型

SSMP-J-W-TD-02-S

≤1.45@40GHz

滑入式

SSMP-J-W-TD-03-F

≤1.45@40GHz

擒纵式

型号

频率/驻波比

接口类型

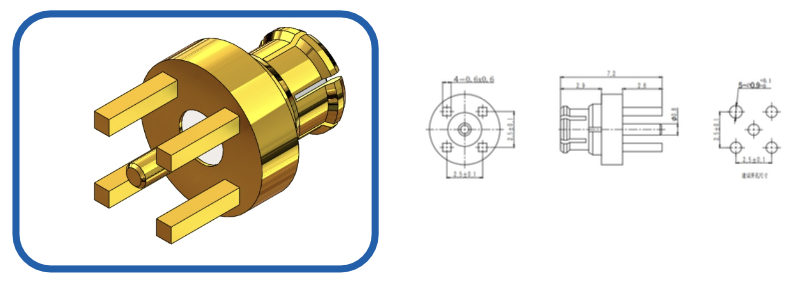

SSMP-J-HD4-01-S

≤1.45@40GHz

滑入式

SSMP-J-HD4-02-F

≤1.45@40GHz

擒纵式

型号

频率/驻波比

接口类型

SSMP-J-HD4-02-S

≤1.35@28GHz

滑入式

SSMP-J-HD4-03-F

≤1.35@28GHz

擒纵式

型号

频率/驻波比

接口类型

SSMP-J-HD4-03-S

≤1.45@40GHz

滑入式

SSMP-J-HD4-04-F

≤1.45@40GHz

擒纵式

型号

频率/驻波比

接口类型

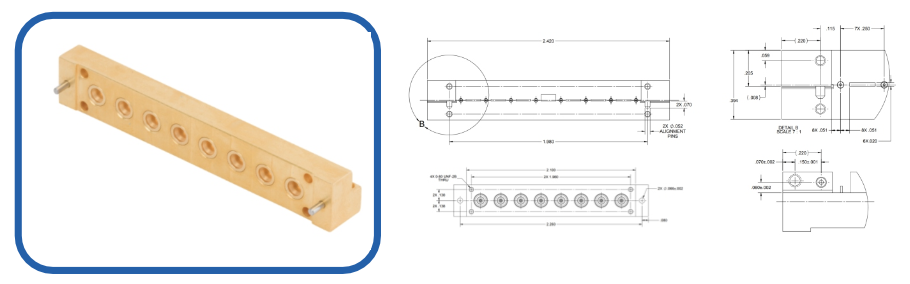

SSMP-J-W-HD4-05-S

≤1.45@25GHz

滑入式

SSMP-J-W-HD4-06-F

≤1.45@25GHz

擒纵式

型号

频率/驻波比

接口类型

SSMP-J-W-HD4-02-S

≤1.20@20GHz

滑入式

SSMP-J-W-HD4-03-F

≤1.20@20GHz

擒纵式

型号

频率/驻波比

接口类型

SSMP-J-W-HD4-03-S

≤1.40@26.5GHz

滑入式

SSMP-J-W-HD4-04-F

≤1.40@26.5GHz

擒纵式

型号

频率/驻波比

接口类型

SSMP-J-SD-09-S

≤1.35@50GHz

滑入式

SSMP-J-SD-10-F

≤1.35@50GHz

擒纵式

型号

频率/驻波比

接口类型

SSMP-J-F2N-07-S

≤1.45@65GHz

滑入式

SSMP-J-F2N-08-F

≤1.45@65GHz

擒纵式

型号

频率/驻波比

接口类型

SSMP-J-F2N-09-S

≤1.45@40GHz

滑入式

SSMP-J-F2N-10-F

≤1.45@40GHz

擒纵式

型号

频率/驻波比

中心针直径(mm)

SSMP-J-W-HD4-05-S

≤1.15@18GHz

φA0.35

SSMP-J-W-HD4-06-F

≤1.15@18GHz

φA0.35

型号

频率/驻波比

接口类型

SSMP-J-SD-01-S

≤1.25@40GHz

滑入式

SSMP-J-SD-02-L

≤1.25@40GHz

半擒纵

SSMP-J-SD-03-F

≤1.25@40GHz

全擒纵

型号

频率/驻波比

接口类型

SSMP-J-SD-04-S

≤1.25@40GHz

滑入式

SSMP-J-SD-05-L

≤1.25@40GHz

半擒纵

SSMP-J-SD-06-F

≤1.25@40GHz

全擒纵

型号

频率/驻波比

接口类型

SSMP-J-F2N-01-S

≤1.25@40GHz

滑入式

SSMP-J-F2N-02-L

≤1.25@40GHz

半擒纵

SSMP-J-F2N-03-F

≤1.25@40GHz

全擒纵

型号

频率/驻波比

接口类型

SSMP-J-F2N-04-S

≤1.25@40GHz

滑入式

SSMP-J-F2N-05-L

≤1.25@40GHz

半擒纵

SSMP-J-F2N-06-F

≤1.25@40GHz

全擒纵

型号

频率/驻波比

接口类型

SSMP-J-ED-01-S

≤1.4@65GHz

滑入式

SSMP-J-ED-02-L

≤1.4@65GHz

半擒纵

SSMP-J-ED-03-F

≤1.25@65GHz

全擒纵

型号

频率/驻波比

接口类型

SSMP-J-ED-04-S

≤1.4@65GHz

滑入式

SSMP-J-ED-05-L

≤1.4@65GHz

半擒纵

SSMP-J-ED-06-F

≤1.25@65GHz

全擒纵

型号

频率/驻波比

接口类型

SSMP-J-ED-07-S

≤1.4@65GHz

滑入式

SSMP-J-ED-08-L

≤1.4@65GHz

半擒纵

SSMP-J-ED-09-F

≤1.4@65GHz

全擒纵

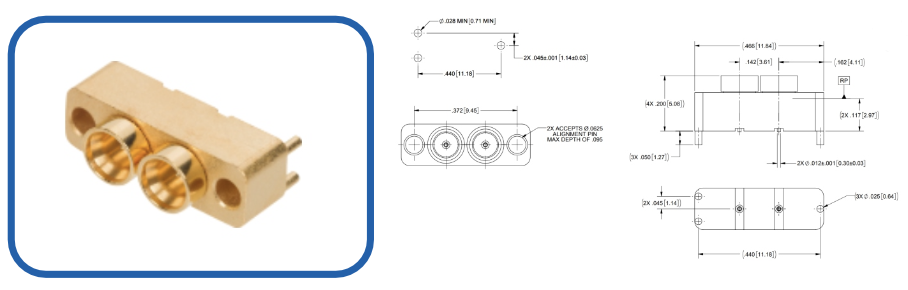

BMA系列

界面规格

BMA系列射频同轴连接器，全称是盲插A(盲插A)连接器。与传统的射频同轴连接器相比，BMA系列连接器是一种新型的射频连接器，它去掉了螺纹连接，接口中采用空中接口，通过直插盲插入达到连接效果。工作频率可达18GHz， 特性阻抗为50Ω。BMA系列射频同轴连接器具有体积小、接触可靠、机电性能优越、对接方便等特点，主要用于雷达机箱、机柜等模块化盲插系统，也常用于其他微波电路连接。在某些情况下，BMA 连接器还用于需要高速开关和盲插连接的高速数字信号和电源/信号应用。

界面尺寸

军友射频的BMA连接器，具有以下优势:
1.频率DC-18GHz
2. 优越的电气性能
3.体积小、连接方便，机械性能可靠
4.耐受温度可达-45°C~125°C

焊接式

型号

频率/驻波比

中心针直径(mm)

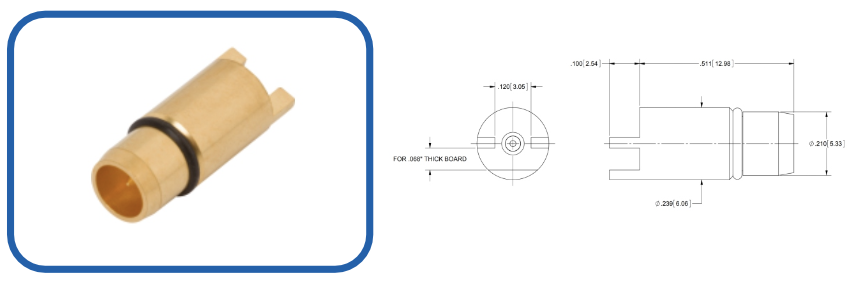

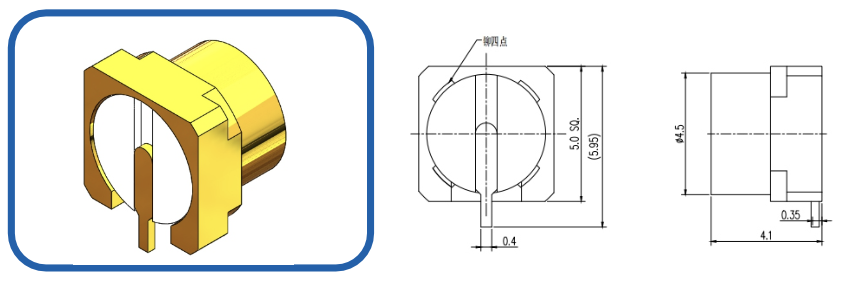

BMA-K-SD-01-A

≤1.15@22GHz

φA0.35

型号

频率/驻波比

中心针直径(mm)

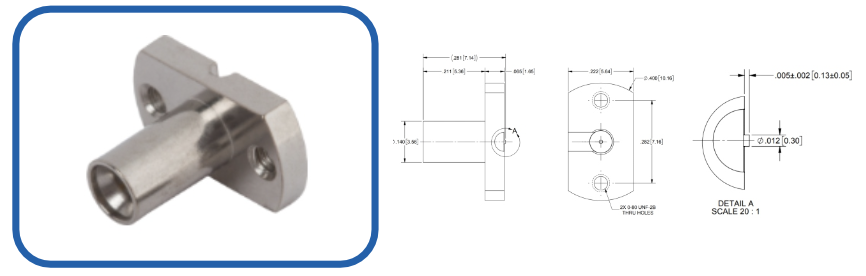

BMA-J-HD2-01-A

≤1.15@22GHz

φA0.35

型号

频率/驻波比

中心针直径(mm)

BMA-J-HD4-01-A

≤1.15@18GHz

φA0.35
