穿墙/面板连接器系列
PRODUCTS
SMA系列
界面规格
SMA连接器是一种应用广泛的小型螺纹连接的射频同轴连接器，具有体积，频带宽，机械性能优异，可靠性高，使用寿命长等优点，最高使用频率 可达27GHz
界面尺寸
军友射频的SMA连接器，具有以下优势:
1. 频率DC-27GHz
2. 低电压驻波比
3. 主体一体式设计，防止信号泄露
4. 耐受温度可达165°C
5. 不锈钢外导体，耐用性更优良

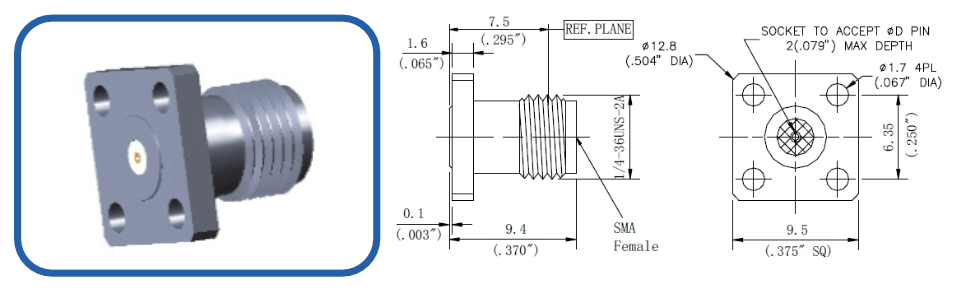

型号
频率/驻波比
D插孔直径
SMA-K-F4-01-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.23mm/0.009"
SMA-K-F4-02-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.30mm/0.012"
SMA-K-F4-03-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.38mm/0.015"
SMA-K-F4-04-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.46mm/0.018"
SMA-K-F4-05-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.51mm/0.020"
型号
频率/驻波比
D插孔直径
SMA-K-F4-06-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.23mm/0.009"
SMA-K-F4-07-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.30mm/0.012"
SMA-K-F4-08-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.38mm/0.015"
SMA-K-F4-09-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.46mm/0.018"
SMA-K-F4-10-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.51mm/0.020"

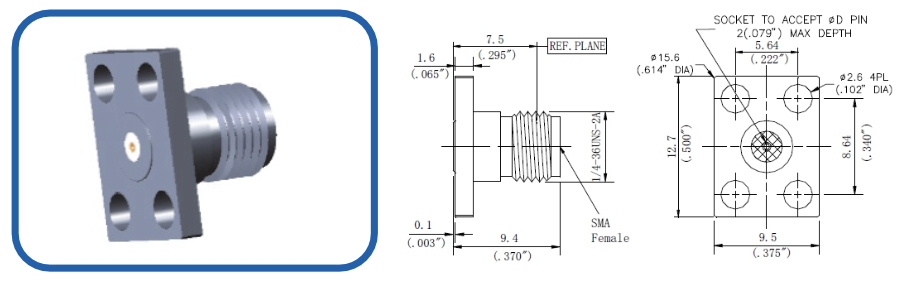

型号
频率/驻波比
D插孔直径
SMA-K-F4-11-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.23mm/0.009"
SMA-K-F4-12-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.30mm/0.012"
SMA-K-F4-13-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.38mm/0.015"
SMA-K-F4-14-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.46mm/0.018"
SMA-K-F4-15-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.51mm/0.020"
型号
频率/驻波比
D插孔直径
SMA-K-F4-16-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.23mm/0.009"
SMA-K-F4-17-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.30mm/0.012"
SMA-K-F4-18-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.38mm/0.015"
SMA-K-F4-19-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.46mm/0.018"
SMA-K-F4-20-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.51mm/0.020"

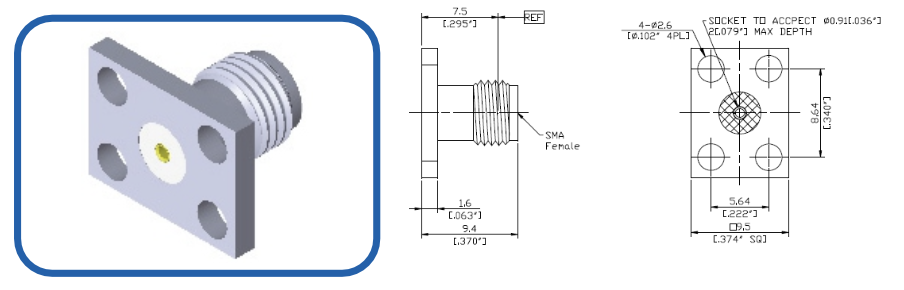

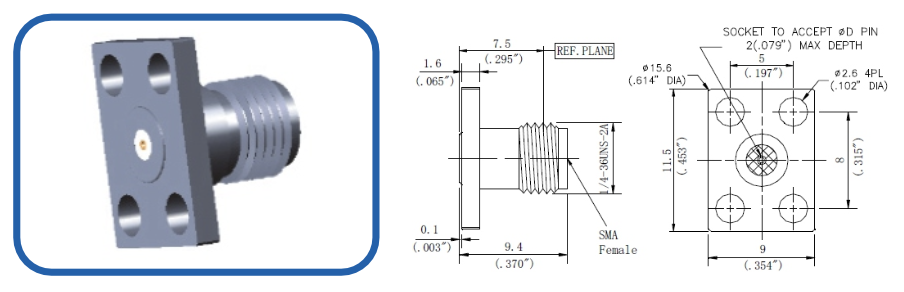

型号
频率/驻波比
D插孔直径
SMA-K-F4-21-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.91mm/0.036"

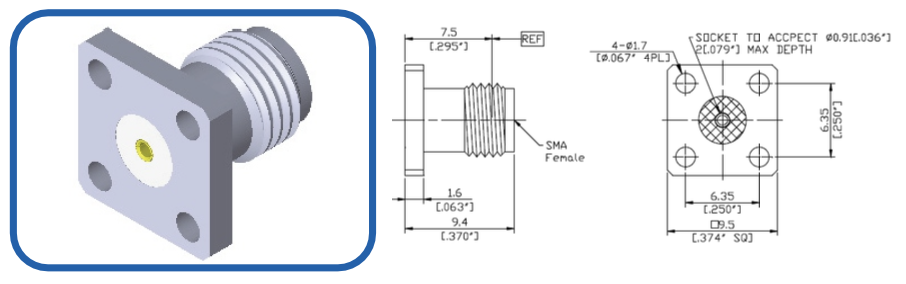

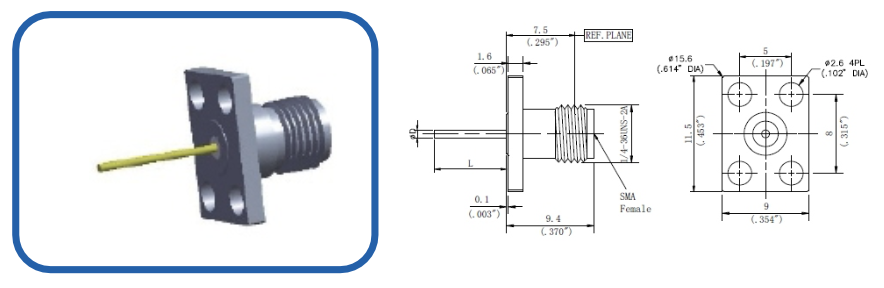

型号
频率/驻波比
D插孔直径
SMA-K-F4-22-A
DC~18GHz/VSWR≤1.10
18~27GHz/VSWR≤1.15
0.91mm/0.036"

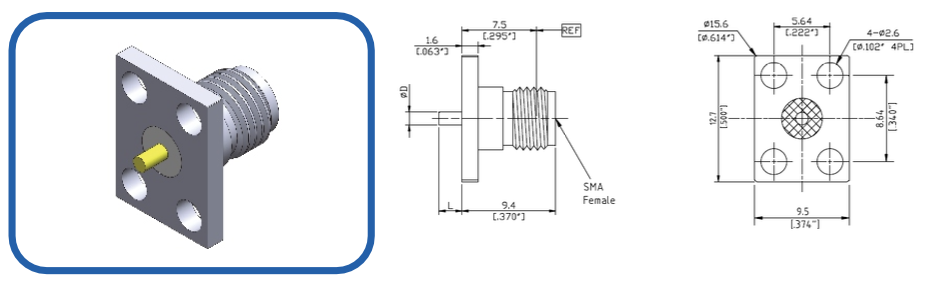

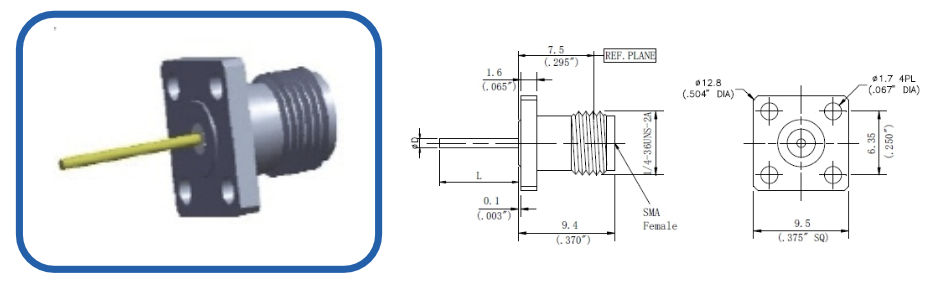

型号
D尺寸
L长度尺寸
SMA-K-F4-23-A
0.64mm/0.025"
18mm/0.71"
SMA-K-F4-24-A
0.87mm/0.034"
26mm/1.024"
SMA-K-F4-25-A
0.87mm/0.034"
10.92mm/0.430"
型号
D尺寸
L长度尺寸
SMA-K-F4-26-A
0.64mm/0.025"
18mm/0.71"
SMA-K-F4-27-A
0.87mm/0.034"
26mm/1.024"
SMA-K-F4-28-A
0.87mm/0.034"
10.92mm/0.430"
型号
D尺寸
L长度尺寸
SMA-K-F4-29-A
0.64mm/0.025"
18mm/0.71"
SMA-K-F4-30-A
0.87mm/0.034"
26mm/1.024"
SMA-K-F4-31-A
0.87mm/0.034"
10.92mm/0.430"
型号
D尺寸
L长度尺寸
SMA-K-F4-32-A
0.64mm/0.025"
18mm/0.71"
SMA-K-F4-33-A
0.87mm/0.034"
26mm/1.024"
SMA-K-F4-34-A
0.87mm/0.034"
10.92mm/0.430"
型号
D尺寸
L长度尺寸
SMA-K-F4-35-A
1.27mm/0.05"
2.3/0.090"
型号
D尺寸
L长度尺寸
SMA-K-F4-36-A
1.27mm/0.05"
2.3/0.090"
型号
D尺寸
L长度尺寸
SMA-K-F4-37-A
1.27mm/0.05"
2.3/0.090"

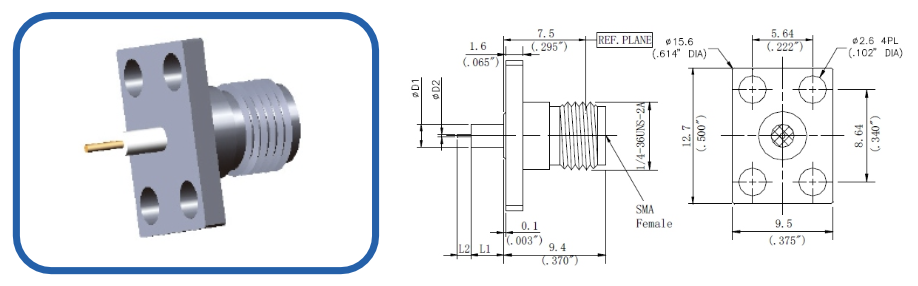

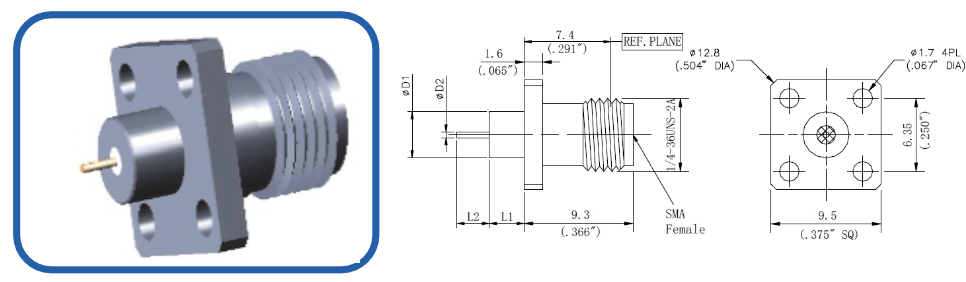

型号
D尺寸
L长度尺寸
SMA-K-F4-38-A
φD1(4.1mm/0.161")
φD2(1.27mm/0.05")
L1(3.17mm/0.125")
L2(1.57mm/0.062")
SMA-K-F4-39-A
φD1(4.1mm/0.161")
φD2(1.27mm/0.05")
L1(5mm/0.197")
L2(2mm/0.079")
SMA-K-F4-40-A
φD1(4.1mm/0.161")
φD2(1.27mm/0.05")
L1(5mm/0.197")
L2(2mm/0.079")

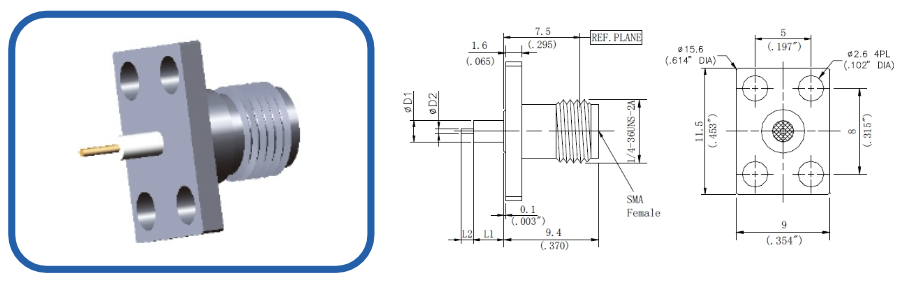

型号
D尺寸
L长度尺寸
SMA-K-F4-41-A
φD1(4.1mm/0.161")
φD2(1.27mm/0.05")
L1(3.17mm/0.125")
L2(1.57mm/0.062")
SMA-K-F4-42-A
φD1(4.1mm/0.161")
φD2(1.27mm/0.05")
L1(5mm/0.197")
L2(2mm/0.079")
SMA-K-F4-43-A
φD1(4.1mm/0.161")
φD2(1.27mm/0.05")
L1(5mm/0.197")
L2(2mm/0.079")
型号
D尺寸
L长度尺寸
SMA-K-F4-43-A
φD1(4.1mm/0.161")
φD2(1mm/0.039")
L1(4mm/0.158")
L2(1.5mm/0.059")
型号
D尺寸
L长度尺寸
SMA-K-F4-44-A
φD1(4.1mm/0.161")
φD2(1.27mm/0.05")
L1(3.17mm/0.125")
L2(1.57mm/0.062")
SMA-K-F4-45-A
φD1(4.1mm/0.161")
φD2(1.27mm/0.05")
L1(5mm/0.197")
L2(2mm/0.079")
SMA-K-F4-46-A
φD1(4.1mm/0.161")
φD2(1.27mm/0.05")
L1(5mm/0.197")
L2(2mm/0.079")

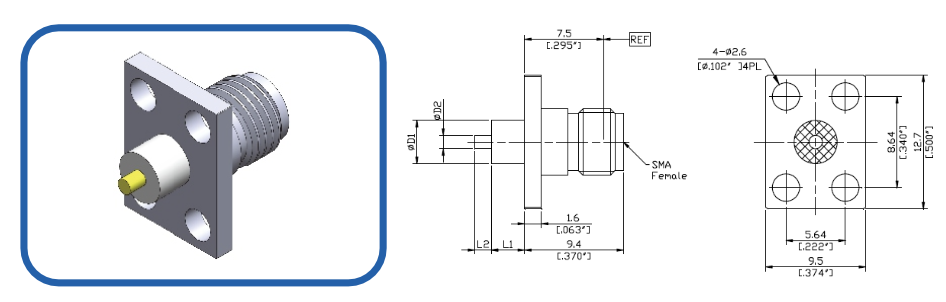

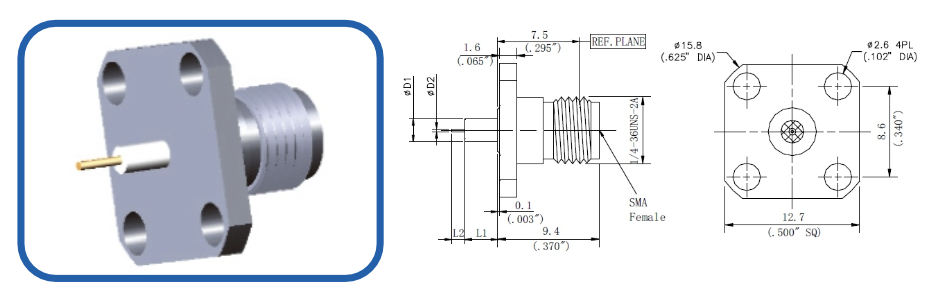

型号
D尺寸
L长度尺寸
SMA-K-F4-47-A
φD1(4mm/0.158")
φD2(0.8mm/0.031")
L1(4mm/0.158")
L2(2mm/0.079")
SMA-K-F4-48-A
φD1(4mm/0.158")
φD2(0.38mm/0.015")
L1(3mm/0.118")
L2(2mm/0.079")
SMA-K-F4-49-A
φD1(4mm/0.158")
φD2(0.38mm/0.015")
L1(3mm/0.118")
L2(3mm/0.079")
SMA-K-F4-50-A
φD1(4mm/0.158")
φD2(0.38mm/0.015")
L1(3mm/0.118")
L2(0.4mm/0.079")
型号
D尺寸
L长度尺寸
SMA-K-F4-51-A
φD1(4mm/0.158")
φD2(0.8mm/0.031")
L1(4mm/0.158")
L2(2mm/0.079")
SMA-K-F4-52-A
φD1(4mm/0.158")
φD2(0.38mm/0.015")
L1(3mm/0.118")
L2(2mm/0.079")
SMA-K-F4-53-A
φD1(4mm/0.158")
φD2(0.38mm/0.015")
L1(3mm/0.118")
L2(3mm/0.079")
SMA-K-F4-54-A
φD1(4mm/0.158")
φD2(0.38mm/0.015")
L1(3mm/0.118")
L2(4mm/0.079")
型号
D尺寸
L长度尺寸
SMA-K-F4-55-A
φD1(4mm/0.158")
φD2(0.8mm/0.031")
L1(4mm/0.158")
L2(2mm/0.079")
SMA-K-F4-56-A
φD1(4mm/0.158")
φD2(0.38mm/0.015")
L1(3mm/0.118")
L2(2mm/0.079")
SMA-K-F4-57-A
φD1(4mm/0.158")
φD2(0.38mm/0.015")
L1(3mm/0.118")
L2(3mm/0.079")
SMA-K-F4-58-A
φD1(4mm/0.158")
φD2(0.38mm/0.015")
L1(3mm/0.118")
L2(0.4mm/0.079")
型号
D尺寸
L长度尺寸
SMA-K-F4-59-A
φD1(4mm/0.158")
φD2(0.8mm/0.031")
L1(4mm/0.158")
L2(2mm/0.079")
SMA-K-F4-60-A
φD1(4mm/0.158")
φD2(0.38mm/0.015")
L1(3mm/0.118")
L2(2mm/0.079")
SMA-K-F4-61-A
φD1(4mm/0.158")
φD2(0.38mm/0.015")
L1(3mm/0.118")
L2(3mm/0.079")
SMA-K-F4-62-A
φD1(4mm/0.158")
φD2(0.38mm/0.015")
L1(3mm/0.118")
L2(0.4mm/0.079")
型号
D尺寸
L长度尺寸
SMA-K-F4-63-A
φD1(4mm/0.158")
φD2(0.8mm/0.031")
L1(4mm/0.158")
L2(1.5mm/0.059")
型号
D尺寸
L长度尺寸
SMA-K-F4-64-A
φD1(4mm/0.158")
φD2(0.8mm/0.031")
L1(4mm/0.158")
L2(1.5mm/0.059")
型号
D尺寸
L长度尺寸
SMA-K-F4-65-A
φD1(4mm/0.158")
φD2(0.8mm/0.031")
L1(4mm/0.158")
L2(1.5mm/0.059")

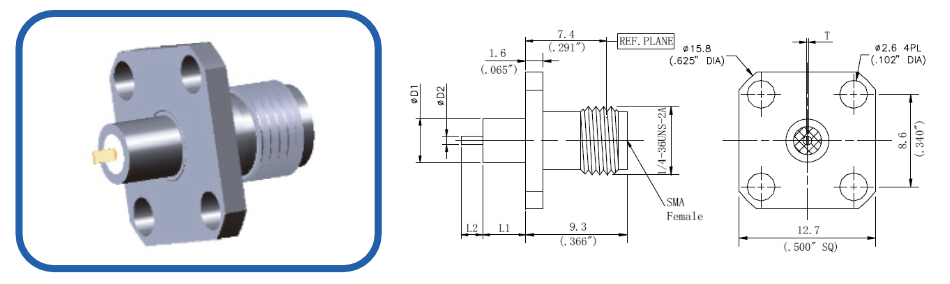

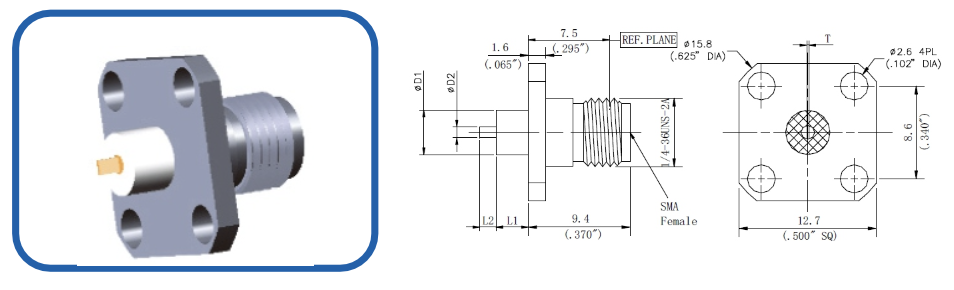

型号
D尺寸
L长度尺寸
SMA-K-F4-66-A
φD1(4mm/0.158")
φD2(0.8mm/0.031")
L1(4mm/0.158")
L2(1.5mm/0.06")
T(0.2mm/0.008")

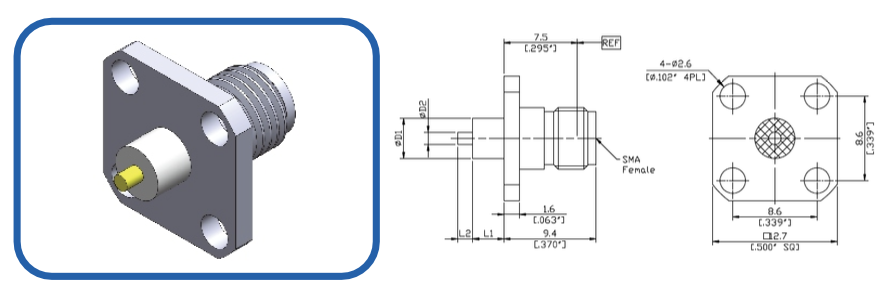

型号
D尺寸
L长度尺寸
SMA-K-F4-67-A
φD1(4.1mm/0.162")
φD2(1mm/0.04")
L1(4mm/0.158")
L2(1.57mm/0.062")
SMA-K-F4-68-A
φD1(4.1mm/0.162")
φD2(1mm/0.04")
L1(4mm/0.158")
L2(1.57mm/0.062")
型号
D尺寸
L长度尺寸
SMA-K-F4-69-A
φD1(2.2mm/0.087")
φD2(0.3mm/0.012")
L1(3.2mm/0.126")
L2(1.27mm/0.05")
SMA-K-F4-70-A
φD1(3.9mm/0.154")
φD2(0.64mm/0.025")
L1(15mm/0.59")
L2(3mm/0.118")
SMA-K-F4-71-A
φD1(2.1mm/0.083")
φD2(0.64mm/0.025")
L1(15mm/0.59")
L2(3mm/0.118")
SMA-K-F4-72-A
φD1(22.2mm/0.087")
φD2(0.3mm/0.012")
L1(4.3mm/0.169")
L2(1.3mm/0.051")
型号
D尺寸
L长度尺寸
SMA-K-F4-73-A
φD1(2.2mm/0.087")
φD2(0.3mm/0.012")
L1(3.2mm/0.126")
L2(1.27mm/0.05")
SMA-K-F4-74-A
φD1(2.1mm/0.083")
φD2(0.64mm/0.025")
L1(15mm/0.59")
L2(3mm/0.118")
SMA-K-F4-75-A
φD1(22.2mm/0.087")
φD2(0.3mm/0.012")
L1(4.3mm/0.169")
L2(1.3mm/0.051")
型号
D尺寸
L长度尺寸
SMA-K-F4-76-A
φD1(2.2mm/0.087")
φD2(0.3mm/0.012")
L1(3.2mm/0.126")
L2(1.27mm/0.05")
SMA-K-F4-77-A
φD1(2.1mm/0.083")
φD2(0.64mm/0.025")
L1(15mm/0.59")
L2(3mm/0.118")
SMA-K-F4-78-A
φD1(22.2mm/0.087")
φD2(0.3mm/0.012")
L1(4.3mm/0.169")
L2(1.3mm/0.051")
型号
D尺寸
L长度尺寸
SMA-K-F4-79-A
φD1(2.2mm/0.087")
φD2(0.3mm/0.012")
L1(3.2mm/0.126")
L2(1.27mm/0.05")
SMA-K-F4-80-A
φD1(2.1mm/0.083")
φD2(0.64mm/0.025")
L1(15mm/0.59")
L2(3mm/0.118")
SMA-K-F4-81-A
φD1(22.2mm/0.087")
φD2(0.3mm/0.012")
L1(4.3mm/0.169")
L2(1.3mm/0.051")
